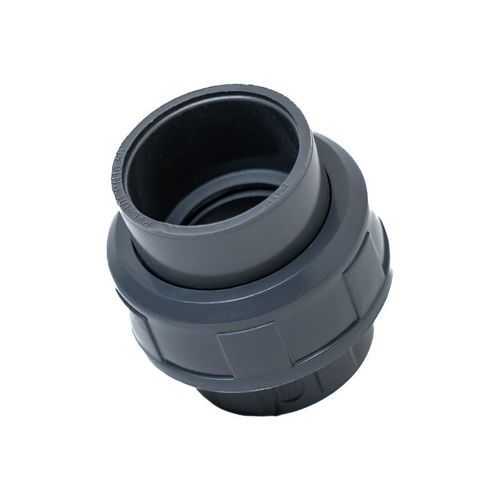

耦合自锁套筒 UN80 series接头PVC-U废水
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 耦合
- 连接类型
- 接头
- 材料
- PVC-U
- 应用产品
- 水, O 型圈, PVC管道用, 农用, 接头配件, 废水
- 其他特性
- 高压, 三段式
- 长度
最多: 60 mm
(2 in)最少: 16 mm
(1 in)- 内径
最多: 110 mm
(4.3307 in)最少: 20 mm
(0.7874 in)- 内径
最多: 163 mm
(6.4173 in)最少: 42 mm
(1.6535 in)
产品介绍
Product
Summary
UN80 带 O 型圈的联合接头，用于承压管道连接。公称直径 d 20–110 mm，按变型对应螺纹尺寸 1"–5"。
Variants and key dimensions
Documents / Files
Applications
Technical specifications
- UNION WITH O-RING，型号 UN80
- Brand: U-PVC PRESSURE FITTINGS
- 系列: METRIC SERIES FOR SOLVENT CEMENT JOINTING
Summary
UN80 带 O 型圈的联合接头，用于承压管道连接。公称直径 d 20–110 mm，按变型对应螺纹尺寸 1"–5"。
Variants and key dimensions
- UN80N0200 | d 20 | L 16 | Z1 3 | Z2 10 | G1 1" | E 42 | O-Ring 4081 | PN 16 | GR 42 | Pack 180 | Box S
- UN80N0250 | d 25 | L 19 | Z1 3 | Z2 10 | G1 1¼" | E 52 | O-Ring 4112 | PN 16 | GR 70 | Pack 220 | Box M
- UN80N0320 | d 32 | L 22 | Z1 3 | Z2 10 | G1 1½" | E 59 | O-Ring 4131 | PN 16 | GR 97 | Pack 150 | Box M
- UN80N0400 | d 40 | L 26 | Z1 3 | Z2 12 | G1 2" | E 72 | O-Ring 6162 | PN 16 | GR 155 | Pack 80 | Box M
- UN80N0500 | d 50 | L 31 | Z1 3 | Z2 14 | G1 2¼" | E 79 | O-Ring 6187 | PN 16 | GR 194 | Pack 120 | Box L
- UN80N0630 | d 63 | L 38 | Z1 3 | Z2 18 | G1 2¾" | E 96 | O-Ring 6237 | PN 16 | GR 333 | Pack 60 | Box L
- UN80N0750 | d 75 | L 44 | Z1 3 | Z2 18 | G1 3½" | E 119 | O-Ring 6312 | PN 16 | GR 580 | Pack 35 | Box L
- UN80N0900 | d 90 | L 51 | Z1 5 | Z2 18 | G1 4" | E 134 | O-Ring 6362 | PN 16 | GR 760 | Pack 24 | Box L
- UN80N1100 | d 110 | L 61 | Z1 5 | Z2 18 | G1 5" | E 163 | O-Ring 6450 | PN 16 | GR 1280 | Pack 12 | Box L
Documents / Files
- 为所列变体提供数据表（每个变体有多个PDF）
- 为变体提供3D CAD模型（STEP格式）
Applications
- 适用于通过溶剂粘接组装的承压管道系统，适用于工业和建筑设施
- 联合接头设计配备 O 型圈以实现轴向密封；数据表中列出各变体的 O 型圈参考号
Technical specifications
- 产品名称: UN80 (Union with O-ring)
- 类型: METRIC SERIES FOR SOLVENT CEMENT JOINTING
- 关键尺寸列: d, L, Z1, Z2, G1, E
- 每个变体的 O 型圈参考与 PN 已在数据表中标注
- 每个变体的包装及 pack/box 数量已标明
