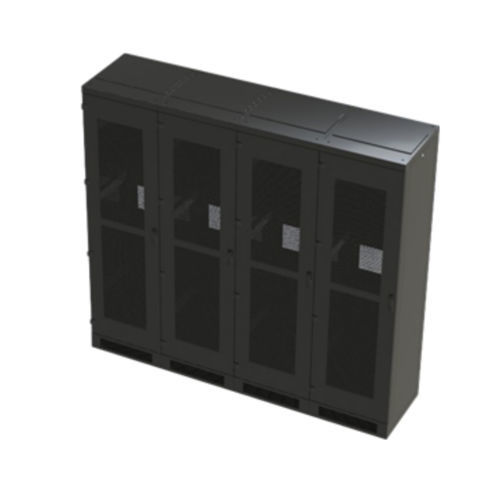

储藏柜

落地式控制铁路应用

基站子系统（BSS）是GSM系统的重要组成部分。 基站子系统主要包括 基站控制器（BSCe3）、码速转换单元（TCUe3）、分组控制单元（PCU）、基站收发信机（BTS）、无线操作维护中心（OMC-R）。 1、基站控制器（BSCe3）主要负责管理基站与OMC-R连接，响应OMC-R处理。系统配置数据与软件存储，BSS性能计算统计管理、故障检测与处理。 产品特点： ◎大容量和可扩展容量产品： BSC e3可以管理高达1000个TRX、500个BTS和600个信元。 ◎高可靠性： 所有硬件模块都是全冗余的（要么是1+1冗余机制，要么是N+P冗余机制），包括PCM接口板。 ◎经济高效的运营与维护： BSC e3内部 “即插即用”硬件模块、本地或远程维护终端、精确的故障检测和报告等关键功能使BSC e3设备的维护更为经济高效。 主要功能是： ◎BTS监督 ◎无线信道分配 ◎无线信道监视 ◎流量管理 ◎TCUe3管理 ◎OMC-R链路管理 ◎切换流程 ◎来自OMC-R处理的操作与维护请求 ◎BSS配置数据与软件存储 ◎BSS性能计数器管理 ◎故障监测与处理 2、码速转换单元（TCU） TCUe3基于凯普施多应用电路交换平台（频谱）。TCU e3产品托管1个或2个TCU e3节点，也称作“转码节点（TN）。TCU e3通常应位于MSC站点，但也可以远程或与BSC处于同一位置。 产品特点： 1）非常高的扩展性容量产品： 从1个TN的200 E - 1800 E （EFR呼叫）一直到1个TCU e3机柜的高达3600 E容量。每个TN均提供最大84个 E1 或112个T1的PCM连通性。 2）非常高的可靠性： TCU能够提供交换机级可用性。系统每年的可用性目前是99.999%或3分钟的停机时间。所有硬件模块都是冗余的（1+1或N+1冗余机制），包括PCM接口板。 3）高性能和经济高效的操作和维护： TCU 密度很高，它能明显减少高容量的占地面积且功耗更低。 3、分组控制单元（PCU） 产品功能： 分组控制单元支持节点（PCUSN）负责3GPP定义的PCU功能，提供基站收发信机（BTS）上分组无线接口和GPRS分组数据核心网络间的协作。 它提供了两个接口间的协作： 1）PCUSN和BSCe3之间Agprs接口（专用接口） 2）PCUSN和SGSN之间Gb接口（开放接口）
