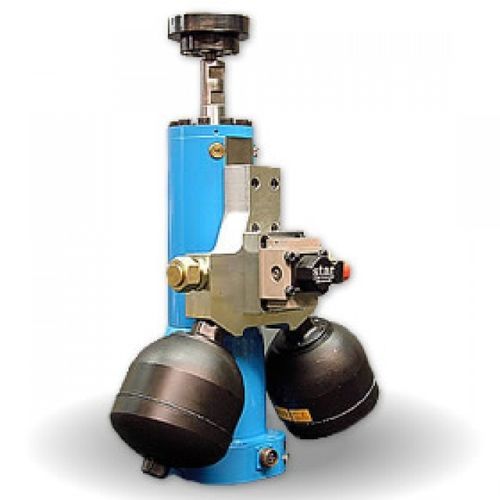

液压伺服缸 SLZ series

旋转活塞用于机械检测

伺服缸
伺服缸将液压能（由伺服阀控制）转换为机械能。按类型分为轴向和扭转：轴向伺服缸通过线性位移传递载荷，而扭转缸通过旋转产生扭矩。此类缸用于伺服液压试验机和用于材料及零部件静态与动态试验的试验系统。

性能与规格
所有轴向伺服缸均满足针对不同特性曲线的严格振幅和频率规范。高灵敏度、极高的活塞速度、机械强度和经济性源自积累的经验、技术专长和制造质量。

以下为部分型号：

SLZ 630-1000 kN

• 技术特性：
• 标准无阀缸的尺寸与重量：
• 载荷：630 / 1000 kN
• 基座直径：470 mm
• 高度：705 / 1050 mm
• 行程：100 / 250 mm
• 重量：500 / 730 kg

SLZ 250-400 kN

• 技术特性：
• 标准无阀缸的尺寸与重量：
• 载荷：250 / 400 kN
• 基座直径：370 mm
• 高度：605 / 905 mm
• 行程：100 / 250 mm
• 重量：295 / 560 kg

SLZ 100-160 kN

• 技术特性：
• 标准无阀缸的尺寸与重量：
• 载荷：100 / 160 kN
• 基座直径：275 mm
• 高度：605 / 905 mm
• 行程：100 / 250 mm
• 重量：155 / 240 kg

SLZ 10-63 kN

• 技术特性：
• 标准无阀缸的尺寸与重量：
• 载荷：10 / 16 / 25 / 40 / 63 kN
• 基座直径：205 mm
• 高度：479 / 539 / 829 mm
• 行程：40 / 100 / 250 mm
• 重量：35 / 38 / 65 kg

MSLZ 7-15.8 kN

• 技术特性：
• 标准无阀缸的尺寸与重量：
• 载荷：5 / 15.8 kN
• 基座尺寸：86 × 88 mm
• 高度：209.5 / 263.5 / 363.5 mm
• 行程：20 / 50 / 100 mm
• 重量：6.3 / 8.3 / 11.6 kg

扭转伺服缸（SDZ）

• 技术特性：
• 配置：固定或旋转
• 额定扭矩：1–64 kN·m
• 幅度：最大 ±50°
• 扭转角：最大 100°

技术规格

• 产品系列：伺服缸（轴向伺服缸与扭转伺服缸）
• 载荷范围（视型号而定）：5 kN 至 1000 kN（见型号参数）
• 典型基座直径：86 mm 至 470 mm（视型号而定）
• 高度范围（标准型号，无阀）：209.5 mm 至 1050 mm（视型号而定）
• 行程选项：20 mm 至 250 mm（视型号而定）
• 重量范围：约 6.3 kg 至 730 kg（视型号而定）
• 扭转伺服缸：额定扭矩 1–64 kN·m，幅度最大 ±50°，扭转角最大 100°
