数字示波器 U1600A

手持双通USB

产品说明

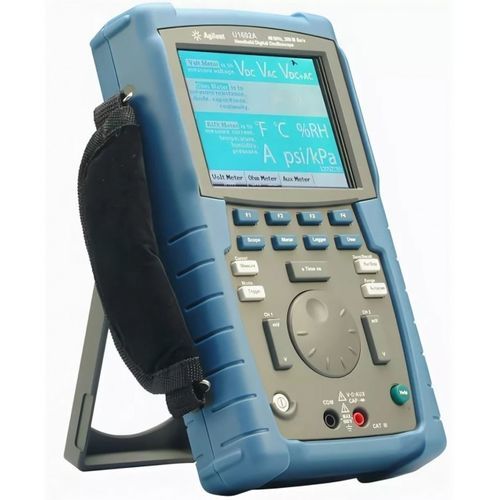

U1602A 手持式数字示波器（Agilent Technologies）将双通道示波器、真有效值数字万用表和实时数据记录器集成于一体，便于携带。适用于工业与汽车领域的故障诊断、维护和质量控制等工作。

U1602A 型号主要特性

• 11.4 cm（4.5 英寸）彩色液晶，通道区分清晰
• 带宽最高 40 MHz，具备先进触发系统
• 采样率高达 200 MS/s
• 每通道存储深度可达 125,000 点
• 真有效值数字万用表，最高 6000 counts，22 项自动测量
• 11 项内置 DMM 功能，包括交流/直流电压、电阻、二极管/通断测试等
• 双通道数学运算与标度，FFT 支持多种窗函数
• 附带 PC Link 软件，支持高速 USB 2.0 数据传输
• 可选 USB 闪存用于保存设置和波形
• 多语言帮助系统

适用场景
U1602A 适用于现场故障排查、设备验收和定期维护。工程师可通过通道运算与 FFT 快速分析时域和频域信号。内置真有效值万用表可提供现场与生产测试所需的快速准确测量。

示波器功能

• 深存储以实现长时间波形采集（每通道最大 125,000 点）
• Autoscale 自动缩放，可快速调整显示以匹配活动信号
• 双通道数学运算（加、减）及 FFT（矩形、汉宁、汉明、Blackman‑Harris 窗）
• 光标测量用于手动或自动设置采样点
• 22 项自动测量，可同时显示多项测量结果
• 高级触发模式：差分、脉宽、代码组合、视频信号
• PC Link 用于通过 USB 进行采集、存储与文档管理
• 可选 USB 闪存用于保存/调用信号与设置（最多 10 项）

数据记录模式
在数据记录模式下，用户可以为各类 DMM 测量配置采集条件，创建采样序列以记录并组合数据，便于设计验证或现场数据采集与分析。

技术规格

• 类型：手持式数字示波器 + 真有效值 DMM + 实时数据记录器
• 型号/系列：U1602A（U1600A 系列）
• 显示屏：11.4 cm（4.5 英寸）彩色 LCD
• 通道数：2
• 带宽：最高 40 MHz
• 采样率：最高 200 MS/s
• 存储深度：每通道 125,000 点
• 数字万用表：true‑RMS，最高 6000 counts
• 自动测量：最多 22 项
• 内置 DMM 功能：11 项（交流/直流电压、电阻、电容、二极管、通断、温度、电流等）
• 数学运算：双通道标度、加/减、FFT（多窗）
• 触发：差分、脉宽、代码组合、视频
• 接口：高速 USB 2.0，随附 PC Link 软件，可选 USB 存储
• 保存/调用：最多 10 个波形和设置
• 帮助：多语言支持
• 可用性：有货（请向供应商确认）
