可视化软件 Motor Analysis Tool

控制设计数据库

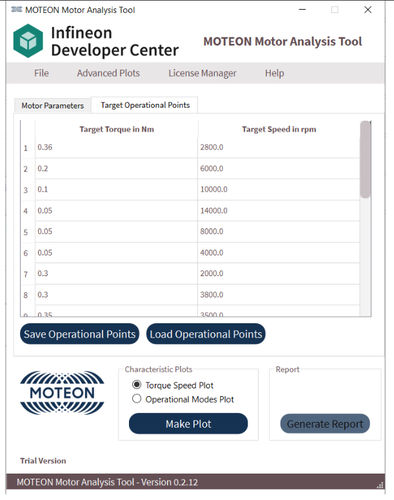

MOTEON电机分析工具是一种软件解决方案，旨在在开发电机控制软件之前分析电动机的操作范围和能力。它通过考虑电压、操作模式、设备温度和系统参数（如公差）等外部条件，提供潜在范围的准确可视化。 该工具有两个版本：试用版（免费）和高级版（每年399欧元）。 - 快速且易于使用：快速灵活的错误分析。 - 交互式图表：可视化电机参数和操作模式。 - 报告生成：生成详细的图表分析报告。 - 不同的操作模式：分析各种电机操作模式。 您的优势一览： - 从应用程序附带的数据库中读取数据集 - 确定电机是否适合目标应用 - 估算功耗和效率 - 分析电机在不同操作温度下的行为 - 提前估算选定电机的操作范围 - 比较两个电机参数集 - 指定目标操作点 - 保存和加载选定的目标点到/从文件 - 分析具有不确定电机参数（公差）的操作范围 界面优势：该工具能够快速可视化电机参数，促进项目成员之间的沟通，并支持高质量电机控制软件的开发。 关键特性： - 确定目标操作所需的扭矩和转子速度值 - 分析变化的操作条件，如供电电压、温度或参数公差 - 在实施之前研究所需的操作模式（MTPA，弱磁场） - 分析最佳的d轴和q轴电流设定点以最小化功耗 - 计算所有操作范围和目标点的预期电机效率 使用案例： - 设计工程师可以评估电机能力并选择特定应用的最佳设备 - 应用工程师可以在开始软件开发之前权衡实施不同操作模式的好处 - 需求工程师可以通过验证电机的操作范围来测试和验证建议的需求 图表： - 扭矩-速度图：显示不同的操作模式（零d电流，MTPC，FW，电阻性FW） - 设备温度图：可视化扭矩和速度在不同温度下的变化 许可证模型： 关键特性 | 试用版（免费） | 高级版（每年399欧元） - 基本图表：扭矩-速度和操作模式图表 | ✔ | ✔ - 预期效率和更多目标设定点的分析 | ✔ | ✔ - 所有操作范围内的电机效率计算 | ✔ | ✔ - 功耗和电压供应图表 | | ✔ - 操作温度和公差参数 | | ✔ - 生成详细的图表分析报告 | | ✔ - 专业用途 | | ✔ - 客户支持 | | ✔ 快速入门指南： 1. 从Infineon开发者中心下载并安装最新版本的电机分析工具。 2. 获取许可版本或使用基本功能。 3. 将您的电机参数输入到电机分析工具中。 4. 分析结果以了解您的电机。 技术规格 / 特性： - 电机操作范围分析 - 扭矩、速度、效率和温度影响的可视化 - 支持多种操作模式（MTPA，弱磁场等） - 不同电机参数集的比较 - 报告生成和导出 - 保存/加载目标点 - 专业和试用许可证模型
