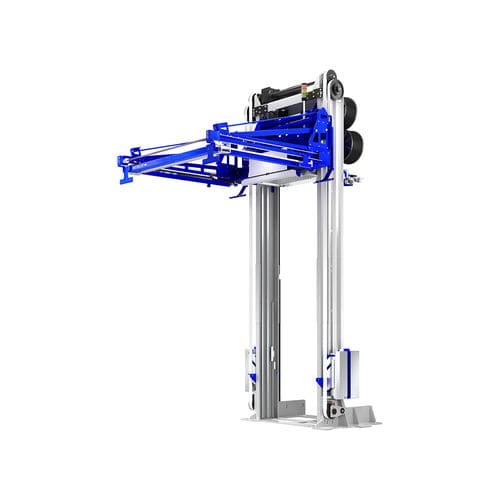

产品简介SoniXs MS-6 H 是为工业高产线设计的全自动水平捆包机。捆包框架可实现纵向与横向移动,能够对低高度(从输送面上方100 mm起)以及大型或笨重物品进行安全捆包,无需精确对齐参考边缘。采用第六代 SoniXs 超声波封接单元(Standard-6),可获得稳定的封接效果并降低对捆包带的应力。可选的自动双卷轴放带器支持不停机换卷,满足长班次连续运行要求。
主要特性- 全自动水平捆包机
- SoniXs 超声波封接系统(Standard-6)
- 纵横可动框架,提供灵活的产品定位
- 支持 PP 与 PET 包带
- 最高可达约 280 件双次捆包/小时(视配置而定)
标准配置- SoniXs 超声波封接单元,Standard-6 型
- 与上下游设备的无电位触点
- 包件与封接单元距离最小化以获得较高的封紧力
- 操作面板可编程控制设备运行
- 触摸屏可调的包带张力
- 低磨损的强制导向包带导轨
- 齿形带驱动的框架移动机构
- 包带结束检测并弹出残余包带
- 无磨损的直流直接驱动技术
- 10 个可自由配置的程序,最多可定义 10 个捆包位置
可选项- 自动双卷轴换卷装置(实现全自动换卷)
- 含包带即将结束检测的三段信号灯
- PET 专用可选:406 mm 内径卷心放带器
- 电动包带保持装置
- 水平框架行程可达 350 mm
- 用于按产品预选程序的数据接口
- 防护网
- 静音/屏蔽(muting)系统
- 输送线整合选项
技术参数性能在框架尺寸 1,400 x 1,400 mm、产品高度 2,000 mm、双次捆包(高速)条件下,最高可达 280 件/小时(无产品输送)。垂直高速行程:1 m/s。垂直与水平联合高速行程:1 m/s 与 0.35 m/s。
框架尺寸(框架 → 最大包件 [长 x 宽])框架 1,000 x 1,000 mm → 最大 800 x 800 mm
框架 1,400 x 1,000 mm → 最大 1,200 x 800 mm
框架 1,400 x 1,400 mm → 最大 1,200 x 1,200 mm
框架 1,600 x 1,600 mm → 最大 1,400 x 1,400 mm
含托盘高度:最大 3,000 mm
包带规格- PP:宽度 8 mm - 12 mm,厚度 0.45 mm - 0.80 mm
- PET:宽度 9.50 mm - 12 mm,厚度 0.54 mm
包带卷筒放置- 标准卷芯直径:200 mm(PET 可选 406 mm)
- 卷芯长度:190 mm(PET 可选 150 mm)
电气- 电源电压:400 V,50/60 Hz,3L+N+PE(其他电压可按需提供)
- 功率消耗:约 3.5 kW(视配置而定)
驱动 / 机械- 采用直流技术的无磨损直接驱动
- 低磨损包带导向与齿形带驱动框架移动
技术规格- 型号:SoniXs MS-6 H
- 品牌:Mosca
- 最大产能:视框架/产品参数可达约 280 件/小时(双次捆包)
- 最低可捆高度:100 mm(距地面/输送面)
- 垂直框架行程速度:最高 1 m/s
- 水平框架行程速度:最高 0.35 m/s
- 框架尺寸与对应最大包件占位参见上表
- 支持包带类型:PP 与 PET(规格如上)
- 可选自动双卷换装置以实现不停机换卷
- 卷芯直径:标准 200 mm;PET 可选 406 mm
- 电源:400 V,50/60 Hz,3L+N+PE(其他电压可按需提供)
- 典型功耗:约 3.5 kW(依配置而定)
- 设备重量:约 1,700 kg
