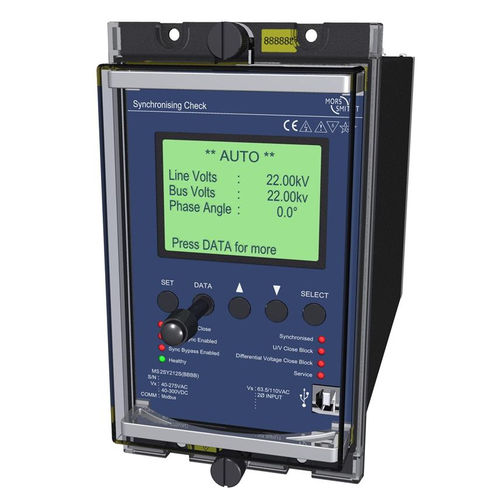

同步监控继电器 MS2SY212-S

相位单相面板安装

MS2SY212 同步检查继电器设计用于测量断路器线路和总线两侧受监视的单相电压之间的相角，并验证该角度是否小于设置。 如果测量的角度在通过设定定义的时间段内满足该标准，且电压范围满足实时线路/总线和 U/V 线路/总线设置所确定的标准，则输出继电器将被通电，断路器将被允许关闭。 如果相位角或电压幅度杂散超出预设限值或同步检查使能输入断电，则会发生复位。 前面板 LED 提供继电器状态和同步检查功能的视觉指示。 总线或线路 U/V、差分电压和频滑关闭模块功能以及灵活的同步检查旁路逻辑，适合各种应用。 标准的 Micro MATRIX 人机接口 (HMI) 与全固态测量电路相结合，可提供高精度、简单的设置和灵活的操作。 自我监控由硬件和软件监控狗进行。 采用高接触额定输出继电器。 提供 USB 编程端口，便于使用 PC 建立继电器设置。 前面板安装 LED 提供继电器状态和同步检查功能的视觉指示。
