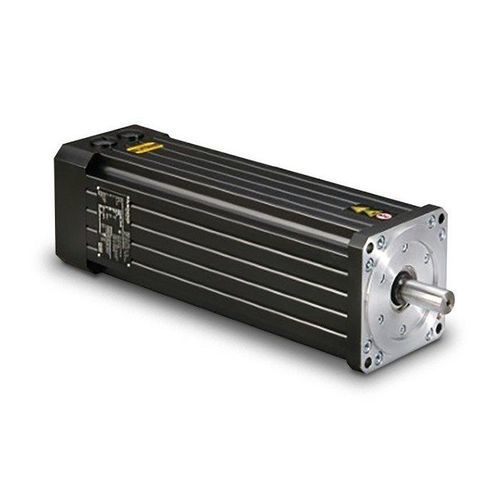

无刷伺服电机 ExD

交流300V-800V模块化

概述
防爆动态无刷 Moog ExD 伺服电机（Explosion Proof Dynamic Brushless Servo Motor）为专为在潜在爆炸性环境中使用而设计并认证的交流同步电机。ExD 系列符合 ATEX 和 IECEx 标准，采用能够承受苛刻热工况的坚固元件制造。通过采用高可靠性 resolver、密封终身润滑的深沟球轴承、按 ISO 1940 等级 G 6.3 精密动平衡的转子以及 IP67 防护结构，可实现最长的产品使用寿命。

特性

• 防爆：通过 ATEX、IECEx、NEC、KOSHA、TRCU 和 CCC Ex 认证
• 交流伺服电机（同步）
• 低质量惯量
• 自然对流冷却

适用市场与应用

• 石油与天然气开采
• 发电
• 采矿
• 在存在易燃或爆炸性蒸汽或气体的环境中运行的工业生产设备

优点

• 结构紧凑、重量轻
• 优异的动态性能可缩短循环时间
• 低转矩波动
• 坚固设计，维护需求低
• 模块化伺服电机概念，组装灵活

规格（表）
参数 | 单位 | 防爆认证
起始转矩 M° | Nm [lb-in] | 0.52 - 66 [4.6 – 590]
峰值转矩 Mmax | Nm [lb-in] | 1.6 - 240 [14.2 - 2118]
额定转速 nN | min-1 [rpm] | 7800 - 2000
额定功率 PN | kW [hp] | 0.359 – 8.378 [0.5 – 11.2]
额定转矩 MN | Nm [lb-in] | 0.44 – 40 [3.9 – 354]
转动惯量 J | Kg·cm2 [lb·in·sec2 x10^-4] | 0.16 - 157 [1.4 – 1389]
反馈装置 | 标准 / 可选 | Resolver / Encoder
温度监测 | N/A | PTC 或 NTC
制动器 | N/A | 可选
额定总线电压 VDC | V | 325/565
认证 / 标识 | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
冷却方式 | N/A | 对流冷却

技术特性 / 规格

• 系列名称：ExD series
• 电机类型：交流同步伺服电机（无刷）
• 防爆认证：ATEX、IECEx、NEC、KOSHA、TRCU、CCC Ex
• 防护等级：IP67
• 标准反馈：Resolver；可选编码器
• 温度监测：PTC 或 NTC（可选）
• 制动器：可选
• 密封终身润滑球轴承
• 转子按 ISO 1940 等级 G 6.3 动平衡
• 转动惯量范围：0.16 – 157 Kg·cm²
• 转矩范围：起始 0.52 – 66 Nm；额定 0.44 – 40 Nm；峰值 1.6 – 240 Nm
• 额定功率：0.359 – 8.378 kW
• 额定转速范围：2000 – 7800 min⁻¹ (rpm)
• 额定总线电压：325 V / 565 V DC
• 冷却方式：对流
• 模块化设计以适配不同应用
