分析软件 Studio

模拟查看设计

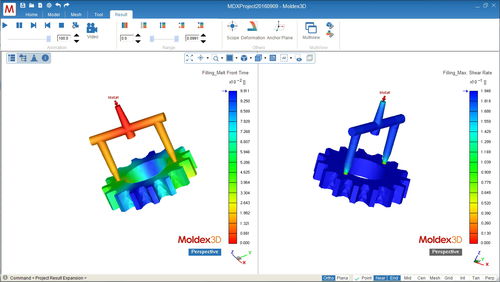

工作室 Moldex3D 工作室是一个全面的分析平台。 直观的界面采用丝带式，用户可以在同一界面上完成仿真工作流程。 清晰的图标设计和集成的前后分析功能布局。 它可以快速完成模型准备和重新网格划分，还可用于求解器计算和结果显示。 当网格化时，用户可以根据所使用的模块和许可证在 eDesign 或 BLM 之间立即切换网格模式。 BLM 网格类型可以使用完全四网格或边界层网格 (BLM) 构建模型。 用户可以更高效地为零件和模具设计生成 3D 实心网格。 并且可以在预分析设置后继续使用 F/P/C/W 分析计算顺序，而不会中断。 对于用户友好的设计，有四个树分层项目列表，以便于建模操作和管理： 模型树：所有模型组件和组都被清楚列出。 因此，用户可以选择模型 “按组” 或 “按组件”。 缺陷树：所有网格缺陷和计数都显示在列表中，用户可以轻松地按树选择缺陷类型来定位和修复。 Project Tree：所有的网格信息、材料数据、工艺条件和仿真结果都可以进行检查并选择直接观看。 材质树：让用户在树上指定零件和零件插入材质。 混合流道系统 支持多表面流道和曲线流道的混合连接，以生成实体网格。 推荐的混合类型是带有多面浇口的曲线滑道。 注释实体网格物体是用于曲线流程的 Hexa 或棱镜实体网格物体，用于多曲面流程的边界层网格物体 (BLM)。
