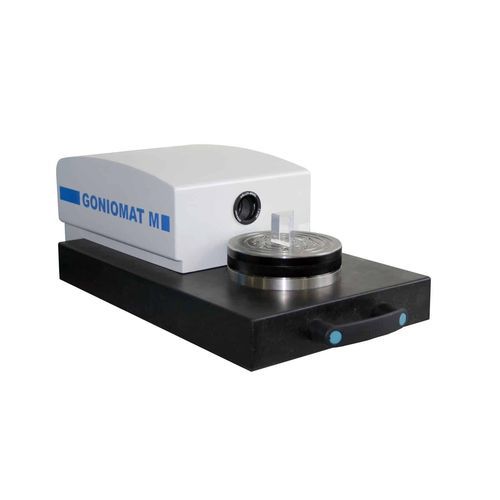

GONIOMAT M 系列结合了可手动旋转的精密转台和软件支持的角度编码器信号与自动对准图像的评估功能,可轻松处理频繁变化的试样类型,同时降低测量不确定性。该测角仪非常适合用于生产过程中的监控以及进料和出料检验。
测量原理
GONIOMAT M 由一个机械安装的旋转台(1)、一个角度编码器(2)、一个带 USB 接口的电子自动对中仪(3)和 GONIOMATIK 软件(4)组成。自动准直图像的位置与相应旋转台位置的计算由软件完成。无需将试样表面精确定位到自动准直仪的光轴上。
测量步骤
- 操作员将测试样本放在
- 将表面 1 对准自动对准仪
- 选择测量模式
- 将第一个表面的测量值设为零
- 旋转工作台,将表面 2 对准自动对准仪
- 软件显示角度测量值
---
