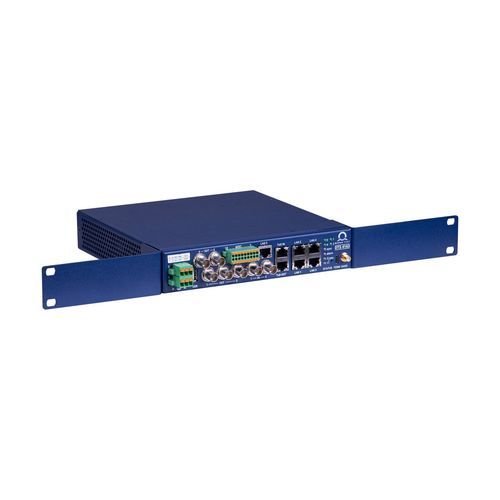

NTP时间同步网络时间服务器 DTS 4163

SNTPPTPPRP

DTS 4163.grandmaster 是一款专为 IEC 61850 数字变电站设计的 PTP 主时钟，提供精确的时间同步并采用冗余运行以提高可靠性与可用性。

亮点

• 为 IEC 61850 数字变电站优化的 PTP 主时钟（PRTC / IEEE 1588-2008；兼容 IEEE 1588-2019 / PTPv2.1）。
• 支持 PRP/HSR，以实现双连节点运行和无缝冗余。
• 4 个全 PTP 能力的千兆以太网端口（RJ45 或 SFP）及专用管理接口。
• 安全功能：secure boot、用户数据加密、签名固件等。
• NTP 服务器可处理超过 10,000 次 NTP/SNTP 请求每秒。
• 内置多星座 GNSS 接收机（GPS、Galileo、GLONASS、BeiDou、SBAS）以提升精度与可用性。
• 支持 Boundary clock 功能以桥接多个时间域。
• 提供 TCXO / OCXO / 铷振荡器选项以增强保持时间（holdover）性能。
• 支持传统时间输出（IRIG、ToD、DCF、脉冲、频率）及事件时间戳，便于与旧系统集成。
• 可通过 MOBA-NMS 完整监控与管理。

技术功能（功能概览）

• 振荡器：TCXO / OCXO / 铷 可选。
• 网络接口：4x 100/1000BaseT（LAN 1–4）或 4x SFP；另有 1x 100/1000BaseT（LAN 5）用于管理。
• 网络特性：PTP 主时钟 / SyncE 主站；NTP v4/v3 与 SNTP；支持 IPv4/IPv6；链路聚合（IEEE 802.3ad）在 LAN 2 & 3；VLAN（802.1Q、802.1p）；静态路由；IGMP/多播。
• 参考输入：GNSS RF（内置 92 通道接收机）、2x PTP（从其他 grandmaster 的从时输入）、DCF 电流环、2x F-IN（1 PPS、10 MHz、2.048 MHz）。
• 参考输出（网络）：LAN 1–4 的 PTP（E2E、P2P、1-step/2-step、多播、二层、IPv4/IPv6）；SyncE/ESMC；NTP 服务器模式；SNTP；TIME/DAYTIME。
• 参考输出（非网络）：3–4 路精密脉冲/频率输出（1PPS–10 MHz 或 IRIG-B）、IRIG-B 模拟、ToD、RS-422 串口、可配置事件开关与时间戳器。
• 支持的 PTP 配置文件：E2E/P2P（IEEE 1588-2008）、电力（IEEE C37.238 / IEC 61850-9-3）、电信（ITU-T G.8265.1、G.8275.x）、AVB/TSN（IEEE 802.1AS）。
• 告警与通知：继电器触点、SNMP trap、邮件告警、告警 LED、Syslog。
• 管理：兼容 MOBA-NMS；USB-C 与 SSH 终端访问；SNMP v1/v2c/v3；固件通过 SCP/SFTP/USB 更新。
• 安全性：硬件级 secure boot；固件加密/签名；通过 SSH、SCP、SFTP 等实现安全访问；符合 IEC 62443-4-2 指南。

技术规格

• 尺寸：222 x 44 x 222 mm（带机架套件：483 x 44 x 222 mm，19", 1U）。
• 重量：约 2.0 kg（视版本而定）。
• 外壳材料：钢（喷粉涂层）。
• 防护等级：IP20。
• 工作温度：-20 至 50 °C。
• 工作湿度：5–95% 相对湿度，无冷凝。
• 散热：有风扇或无风扇被动两种可选。
• 电源：视版本而定（详见产品资料）。
• 认证/符合性：CE、UKCA、CB、RoHS、WEEE；电磁兼容：IEC 61850-3、IEC 61000 系列；安全：IEC 62368-1。
• 精度（典型）：GNSS 到内部 < ±50 ns；PTP 到内部 < ±50 ns；各输出精度详见文档。
