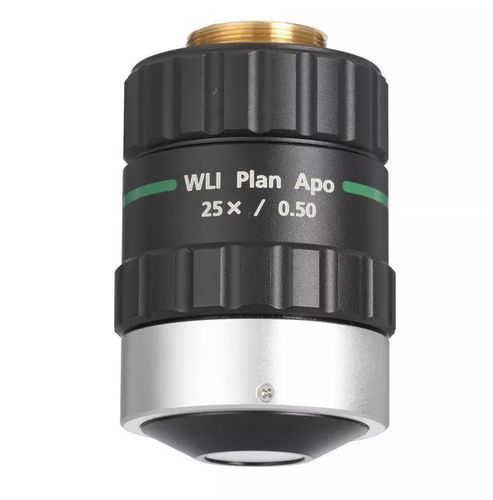

焦距固定显微镜物镜 用于表面检测气象应用用于检查材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 焦距固定式
- 专业应用类型
- 气象应用, 半导体检查, 用于检查材料, 用于表面检测, 用于生产线, 表面糙度测定
- 其他特性
- 高解析度, 复消色差, 设计紧凑
- 焦距
4 mm
(0.16 in)
产品介绍
产品概述
技术规格
应用
兼容性与安装
- 与 WLI-Unit 匹配的新设计
- 在紧凑轻量的同时保证较长的工作距离（帕夫焦 60 mm）
- 高数值孔径 (N.A. 0.50) 实现高分辨率
- Plan 消色差（Apochromat）光学校正
- 物镜内集成分光镜与参考镜
- 标配干涉条纹微调机构
技术规格
- 型号: WLI Plan APO 25x
- 放大倍数: 25x
- 数值孔径 (N.A.): 0.50
- 工作距离 (W.D.): 3.6 mm
- 焦距 (f): 4 mm
- 帕夫焦距离 (P.D.): 60 mm
- 分辨率 (R): 0.55 µm
- 适用物镜筒镜焦距: 100 mm
- 视场 (2/3" 相机): 0.26×0.35 mm
- 视场 (WLI-Unit): 0.29×0.22 mm
- 玻璃补偿: 否
- 光谱范围: VIS
- 观察/干涉仪类型: 干涉仪
- 镜筒长度（不含安装螺钉）: 57 mm
- 安装螺钉: RMS / 20.32 mm ×36 TP
- 外径: 40 mm
- 质量: 290 g
应用
- 白光干涉测量与表面轮廓测量
- 表面粗糙度与台阶高度测量
- 薄膜检测与生产线光学计量
- 半导体、精密工程与材料测试中的部件检测
兼容性与安装
- 适用于 100 mm 物镜筒镜
- 兼容 2/3" 相机格式及 WLI-Unit
- 通过 RMS 螺纹 / 20.32 mm ×36 TP 安装
- 可见光范围 (VIS) 光谱覆盖
