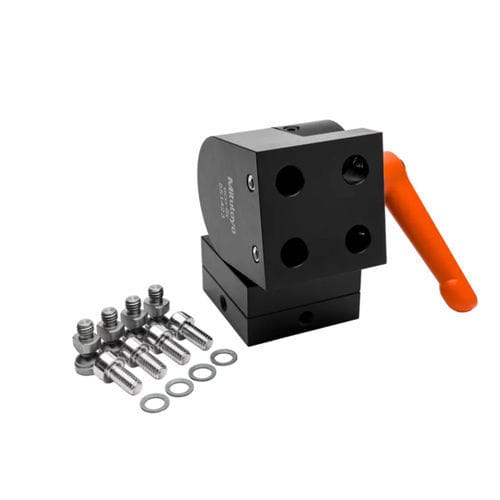

闭锁机构旋转钩 K551423

产品概述
用于安装和定位 K551469 PinFlex 形状夹紧系统的万向接头。通过两个旋转轴可轻松调节 K551469 的旋转位置（360°）和角度位置（180°）。使用夹紧手柄固定角度位置。可使用 M6 螺钉锁定旋转轴。PinFlex 夹具通过 4 个夹紧螺栓固定到 K551469，然后在万向接头侧用夹紧螺钉拧紧。随附安装材料。

特性

• 两个旋转轴，提供 360° 旋转和 180° 角度调节
• 通过夹紧手柄固定角度位置
• 旋转轴可用 M6 螺钉锁定
• 通过 4 个夹紧螺栓连接 PinFlex 夹具
• 随附安装材料，可立即安装

应用

• CMM（坐标测量机）
• PinFlex 形状夹具系统及形状夹紧

技术规格

• 质量：1080 g
• 每次交付数量：1
• 长度：48 mm
• 宽度：48 mm
• 高度：100 mm
• 锁紧螺钉螺纹：M6
• 螺纹间距 / 安装图案：25 x 25 mm
• 产品线：eco-fix, eco-fixplus, PinFlex
• 组件类型：基础组件
• 交付范围：固定螺母 Ø10 mm（M6）和 7 mm 垫圈（4 件）、夹紧螺钉 M6 x 12 mm（4 件）、万向接头（1 件）
