描述

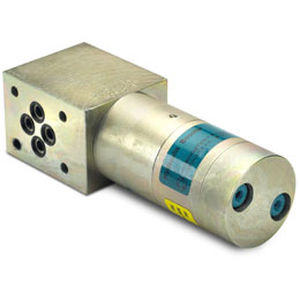

HC3是用于设计的HC2的版本堆积繁多系统的NG6 (D03)。它只是称2.5 kg的一个紧凑单位。HC3有作为一种标准性能被合并的pilot-operated倾泄阀。最大出口压力是500在标准版本的酒吧。出口压力的调整通过变化被提供的压力执行。
作用
基本操作在作用图被说明。油通过对控制阀的连接的板材哺养对在自由地流经对高压边H.的单向阀KV1、KV2和DV的HC3的口岸。
从高压边H油哺养端起在连接的板材的A。在这个情况最大值流经助推器是达到的给快速运送作用。当泵浦压力在高压边H被到达,阀门KV1、KV2和DV将关闭。结尾压力将由操作摆动的泵浦的单位达到。当在高压边的结尾压力被到达,单位将自动地失去作用。如果有在高压边的降压由于消耗量或漏出,操作阀门将自动地经营维护结尾压力。
---
