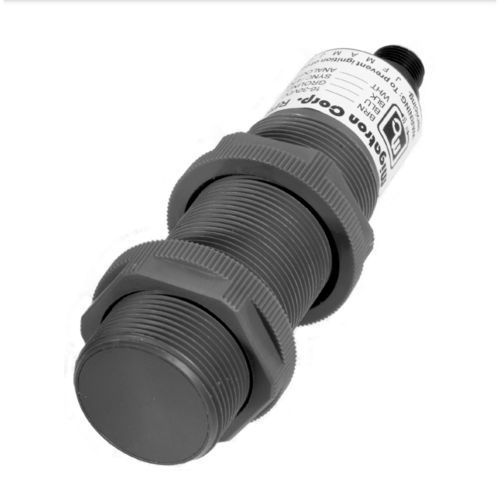

超声波接近传感器 RPS-409A-IS3

圆柱M30M12

概述 RPS-409A-IS3 是一款本质安全型模拟超声波传感器，提供多种检测范围。配合经批准的本安栅使用时，适用于易燃气体或粉尘的危险场所（Class I、II、III）。传感器封装在直径30 mm 的 PVC 筒形外壳中，便于与 PLC 和模拟输入卡集成。RPS-409A-IS3 提供短路保护的 0–10 Vdc 模拟输出，按设备最大量程固定以伏特/英寸比例标定。内置温度补偿、目标指示 LED 以及用于多传感器同步或发射控制的 Sync/Tx 线路。

特点

• 本质安全设计，适用于危险场所
• C-UL-US 认证（UL/cUL File # E226209）
• 设计寿命长（预计传感器寿命 >20 年）
• 有现货并提供快速交付选项
• LED 指示（绿 = 无目标；红 = 检测到目标）
• 提供多种检测范围和型号可选
• 模拟 0–10 V 输出，带短路保护
• 温度补偿，保证工作温度范围内读数稳定
• PVC 密封外壳及 PVC 感应面；连接时须使用 IP67 或更高等级电缆
• 宽工作温度范围
• Sync/Tx 输入用于防止串扰或控制多传感器发射时序

功能说明 模拟电压输出为线性输出，并根据所选型号量程按伏特/英寸标定（例如：RPS-409A-80-IS3 = 0.125 V/英寸；目标在 10 in → 1.25 V；在 80 in → 10 V）。传感器供电为 16–30 VDC，并具有反极性保护（注：本安栅需至少施加 24 VDC）。对于本安安装，应遵守输入电流和输出负载限制。Sync/Tx 线路允许多个传感器同步以避免串扰，或在复杂安装中控制发射时序。

技术规格

• 外壳材料：聚氯乙烯（PVC），感应面为 PVC
• 环境温度：-40 至 +60°C（-40 至 +140°F）
• 输入电流：在安全栅施加 24 VDC 时最大 24 mA
• 湿度：0–95% 非冷凝
• 电源输入：16–30 VDC，反极性保护（注：安全栅处需至少 24 VDC）
• 输出：模拟电压 0–10 V（负载 100 kΩ 至无穷大）；短路保护
• 实体参数：有关本安实体参数，请参见控制图
• 型号及主要参数（型号 | 范围 | 换能器频率 | 响应时间 | 伏特/英寸）：
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• 防爆认证：加拿大和美国（C-UL-US），UL/cUL File # E226209；按批准的本安栅和控制图安装时，适用于 Class I（Groups A,B,C,D）、Class II（Groups E,F,G）和 Class III 危险场所
• 连接：传感器密封；连接必须使用 IP67 或更高等级电缆（M12 4 针电缆另售）
• 可选配件与订购项：M12 电缆（多种长度）、ZSB-409A 本安栅、导轨接地块、数字表 PD6000（配件另售）
