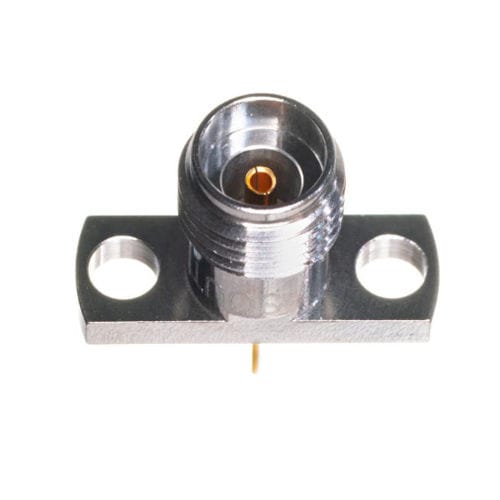

探头连接器 1014-27SF
RF同轴Jack

探头连接器
探头连接器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
RF
尺寸
同轴, Jack, K 型
形状
长方形
连接类型
母端, 法兰, 螺杆
应用产品
用于探头
阻抗

50 Ohm

温度

最多: 135 °C
(275 °F)

最少: -55 °C
(-67 °F)

产品介绍

性别 女 探头直径/长度 .015 / .230 频率(千兆赫) 18, 27, 36, 40 安装方式 2 孔法兰 法兰尺寸 .550 L 法兰孔直径 0.102 样式 波导 可用配件: - 发射引脚和介质 - 发射引脚/接片 - 发射引脚/接片和介质 电气 - 40.0 GHz 无模式 - 低驻波比 直流至 18.0 千兆赫 ............1.10:1 最大值 18.0 至 40.0 千兆赫 ...........1.15:1 最大值 - 低射频泄漏 _< -100 dB - 低插入损耗 材料/结构: - 外壳:钢,CRES 合金 UNS S30300,符合 ASTM A582 标准,钝化符合 ASTM A967 标准 - 触点铍铜 (BeCu),UNS C17300,符合 ASTM B196 标准,镀金符合 MIL-G-45204 或 ASTM B488 标准 - 中心触点捕捉:使用 Ultem 1000(符合 ASTM D5205 标准)和 KEL-F(符合 ASTM D1430 标准)进行刚性双珠捕获 - 连接器接口:符合 MIL-STD-348,图 323-1 和 323-2 - 凸起金属接地环,实现 360° 金属对金属接触

---

PDF产品目录
