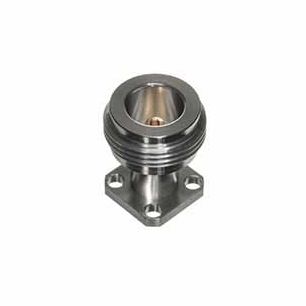

N型连接器 312-14SF

RF同轴Jack

系列 N 型 性别 母型 接受销钉直径 .036 提供气密端盖 无 频率（千兆赫） 18 安装 4 孔法兰 法兰尺寸 .500 平方英寸 法兰孔直径 0.102 可用配件： -发射销和绝缘体 -发射引脚/接片 -发射引脚/接片和绝缘体 电气 -通过 18.0 GHz 无模测试 -低驻波比： oDC 至 18.0 GHz .........1.15:1 最大值 -低射频泄漏 _< -100 dB -低插入损耗 材料/结构： -外壳：钢，CRES 合金 UNS S30300，符合 ASTM A582 标准，钝化符合 ASTM A967 标准 -触头铍铜 (BeCu)，UNS C17300 Per ASTM B196，镀金 Per MIL-G-45204 或 ASTM B488 -绝缘：原始 PTFE 碳氟化合物，符合 ASTM D1710 标准 -中心接触捕获：高温 Ultem 1000，符合 ASTM D5205 标准 -连接器接口：符合 MIL-STD-348，图 304-1 和 304-2 -凸起金属接地环，用于 360° 金属对金属接触
