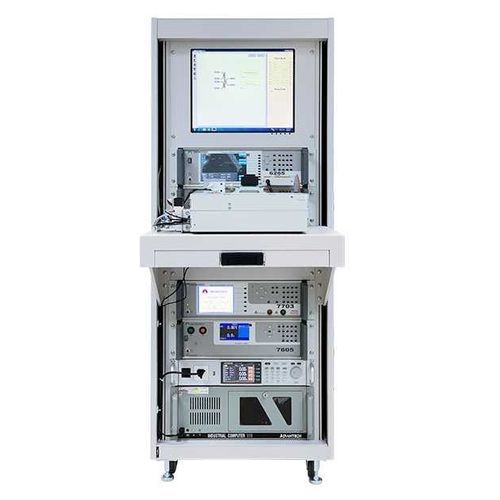

变压器组合测试仪 ATP-9560

高电压隔离电阻Hipot

產品特點 ■ 提供AC Source進行動態測試 ■ 低壓電氣+安規耐壓+匝間短路測試 ■ 勵磁電流(2mA - 4.2A) ■ 開路電壓(10mV -500V ) ■ 無載消耗功率( 0.2-500VA) ■ 支援100mA直流偏置(F7721) ■ 提供21組通道 ■ 測試頻率(200k/500k/1MHz) ■ AC耐壓5000V ■ DC耐壓6000V ■ 絕緣阻抗12000MΩ MICROTEST 9560變壓器整合測試系統，是一套整合低壓電氣特性與安規測試為一站測試的量測系統，透過PC程控，提供20組測試通道，本套系統整合AC Source支援變壓器動態測試(開路電壓、勵磁電流、無載功率)，量測變壓器的電感值，可選型LCR Meter測試頻率分別提供200kHz/500kHz/1MHz。 9560測試系統(變壓器低壓測試+AC/DC耐壓絕緣測試+線圈層間短路測試)，低壓測試項目包含電感值、漏感值、直流電阻、交流電阻、品質因數、電容值、圈數比以及檢查腳位短路等項目，安規測試提供AC耐壓5000V、DC耐壓6000V、絕緣阻抗最大為12000MΩ，層間短路測試採用非破壞性高壓脈衝測試技術，藉由L/C共振產出的阻尼衰減波形分析變壓器線圈與線圈之間或漆包線層與層之間有缺陷造成短路不良。
