製品の特長
■ 頻率響應 100Hz-30M/10M/3MHz
■ 支援最大輸出DC偏流320A/120/60A
■ 內置導磁係數測量(μr)
■ 磁飽和電流曲線繪圖分析(Isat)
■ 溫升電流曲線繪圖分析(Irms)
■ 等效電路分析功能-6632S
■ DCR量測功能
■ 輸出阻抗 (25Ω/100Ω可切換)
■ 開路/短路/高頻負載校正功能
■ 支援Meter測量模式/掃圖分析/多步列表測試
■ 透過USB可存取設定檔案、存儲測試數據、截圖測試畫面

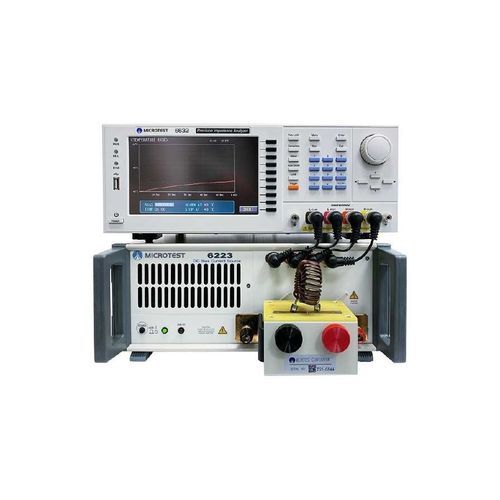

DC偏流源測試系統是阻抗分析儀6632S搭載DC偏流源,可分析電感器/線圈/鐵氧體/鐵芯等飽和特性,此外還提供相對導磁係數(μr)測試,分析磁性材料關鍵特性,本系統支援磁飽和電流與溫升電流掃描分析,提供給研發工程師快速精準的電流曲線變化,導入生產線可選擇電錶模式/多步模式,量測結果以數值顯示,同時支援PC連線軟體存儲測試數據或進行報表分析。
