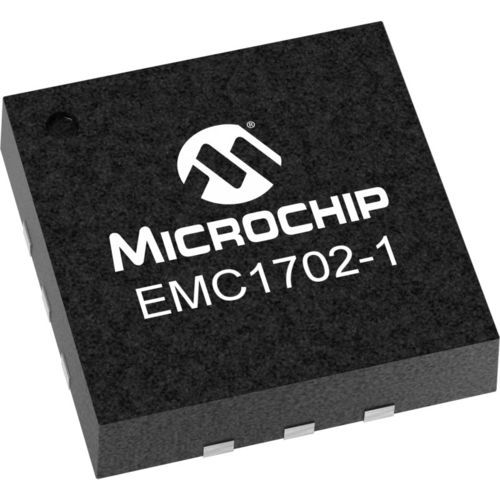

功率集成电路片 EMC1702-1

可编程探测

EMC1702 是一款具有精密温度测量功能的组合式高压侧电流检测器件。它测量外部感应电阻上产生的电压，以表示电池或稳压器的高压侧电流。它还能测量总线电压，并利用这些测量值进行比例功率计算。EMC1702 还包含额外的双向峰值检测电路，用于标记瞬时电流峰值，其持续时间和幅度阈值均可编程。最后，EMC1702 包括一个用于温度测量的外部二极管通道和一个用于环境温度测量的内部二极管。 温度测量包括电阻误差校正 (REC)、β 补偿（支持需要 BJT/晶体管型号的 CPU 二极管，包括 45 纳米和 65 纳米处理器）和自动二极管类型检测等高级功能。 电流检测和温度监测均包括两层保护：一层是可屏蔽的，会导致 ALERT# 引脚被确认；另一层是不可屏蔽的，会导致 THERM# 引脚被确认。 产品特性 双向电流测量 测量总线电压 1% 的电流测量精度 集成时间超过 82 毫秒至 2.6 秒，分辨率为 11 位 总线电压范围为 3V 至 24V 计算比例功率 软件控制可编程时间长度和幅值阈值 总线供电或单独供电，适合低压操作 宽温度工作范围：-40°C 至 +85°C 1°C 精确度（20°C < TDIODE < 110°C），分辨率为 0.125°C 理想系数设置
