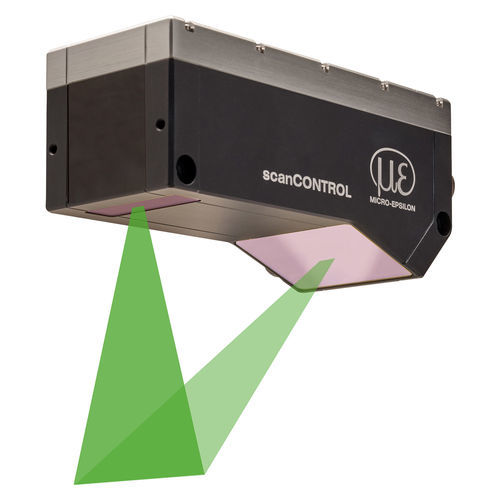

3D扫描仪 scanCONTROL 8x00

测量用于检查用于焊接检测

产品概述
scanCONTROL 8x00 系列（例如 scanCONTROL 8500 / 8200）为激光轮廓扫描仪，适用于精确的 2D 轮廓测量与校准后的 3D 点云输出。该系列结合了绿色激光照明、4K 级轮廓与内置 SMART 3D 评估，能够提供高细节的轮廓捕获以及用于在线检验和过程监控的校准 3D 数据。

主要特点

• 每轮廓 4,224 个测量点，可检测细微特征
• 测量速率高达约 25,000,000 点/秒，适用于动态工序
• 绿色激光技术：在复杂表面上提升信号稳定性并降低噪声
• 内置 SMART 3D 评估（无需外部控制器）
• 通过 PROFINET、EtherCAT、Ethernet/IP 及原生以太网（UDP / Modbus TCP）输出测量值
• Valid3D：通过 GigE Vision / GenICam 输出校准的 3D 点云

超紧凑型扫描仪与内置信号处理
8x00 系列采用超紧凑设计并内置 SMART 3D 处理，便于在静态安装和机器人集成中使用，可在无需额外控制器的情况下执行自主测量任务。

• 超紧凑外形
• 便于静态与机器人系统集成
• 可在设备上存储测量程序以实现自主 SMART 运行

绿色激光技术
优化的绿色激光波长可降低测量噪声并提高重复性，缩短曝光时间并提升信号鲁棒性，从而扩大对反光、吸光或混合材料表面的适用范围。

校准 3D 点云（Valid3D）
设备可输出校准后的 3D 点云（Valid3D），用于真实的 3D 分析。Valid3D 输出通过 GigE Vision / GenICam 标准提供，可与第三方软件或自定义集成方案配合使用。

软件与 SMART 操作
3DInspect 软件支持参数配置与 2D/3D 测量程序创建。设备内置超过 80 种测量程序（间隙、角度、台阶高度等），并可将程序存储在扫描仪中以实现自主 SMART 操作，测量结果可以直接输出到 PLC 或现场总线系统。

工业适用性与选项
8x00 系列面向工业环境设计，提供多种散热/冷却方案以适应高温工作环境（被动散热鳍片、带风扇的主动冷却或定制冷却方案）。多种工业接口简化了与自动化系统的集成。

典型应用

• 焊接自动化：间隙控制与焊缝检测
• 电池生产：电芯对位与高度检测
• 装配监控：胶线检测与尺寸检查
• 电子制造：PCB 装配检验与过程监控

技术规格

• 系列 / 型号：scanCONTROL 8x00（例如：8500 / 8200）
• 每轮廓点数：4,224
• 最大测量速率：约 25,000,000 点/秒（视型号与配置而定）
• 分辨率：4K 级轮廓
• 激光技术：绿色激光（为低噪声优化的波长）
• 内置评估：SMART 3D（无需外部控制器），>80 个测量程序
• 接口：PROFINET、EtherCAT、Ethernet/IP、UDP、Modbus TCP；GigE Vision / GenICam 支持
• 3D 输出：校准点云（Valid3D）适合第三方处理与定制集成
• 选项：被动/主动/定制冷却方案以适应高温环境
• 典型使用场景：静态安装、机器人集成、在线过程控制
