- 金属薄板测厚仪
- MICRO-EPSILON/米铱

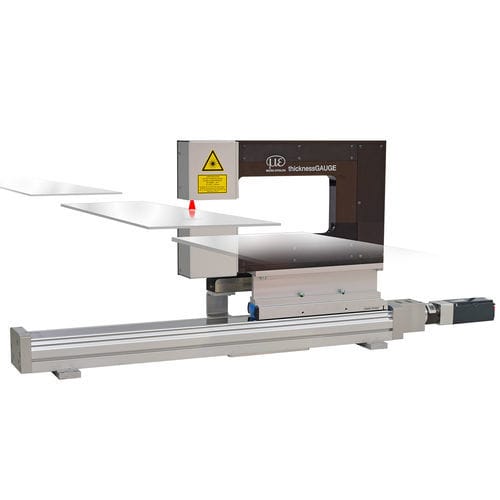

板测厚仪 thicknessGAUGE 3D箔片用于输送带涂层
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 涂层, 板, 箔片, 用于输送带
- 类型
- 固定式
- 所用技术
- 非接触式, 光学, 激光
- 校准
- 带自动校准功能
- 其他特性
- 精准, 高解析度, 非接触式, 在线, 智能
- 测量范围
15 mm
(0.59 in)- 测量精度
1.2 µm
- 测量频率
500 Hz
- 测量宽度
最少: 200 mm
(7.9 in)最多: 600 mm
(23.6 in)- 分辨率
0.2 µm
- 重量
最少: 17.6 kg
(38.801 lb)最多: 26.8 kg
(59.084 lb)- 环境温度
最少: 5 °C
(41 °F)最多: 45 °C
(113 °F)
产品介绍
概述
thicknessGAUGE 3D 是一款用于带材和板材的在线轮廓评估及 3D 厚度测量的传感器系统。系统在刚性框架上安装两台红光激光轮廓传感器，采集上、下表面轮廓并生成单独轮廓以及组合的 3D 点云，以便自动化分析。
应用
用于涂层边缘、焊缝、线材轮廓的在线测量及生产线上的厚度监控。
主要特性
安装与校准
系统出厂组装并校准完成。可在测量位置与停放位置间移动，停放位置便于保护传感器并执行全自动重新校准。
软件与计算
测量与计算通过配置文件实现自动化。可选的 3DInspect 软件支持创建和管理配置文件、选择测量参数和目标几何、点云对齐与过滤、相关区域选择及组合分析流程的自动化。
技术规格
thicknessGAUGE 3D 是一款用于带材和板材的在线轮廓评估及 3D 厚度测量的传感器系统。系统在刚性框架上安装两台红光激光轮廓传感器，采集上、下表面轮廓并生成单独轮廓以及组合的 3D 点云，以便自动化分析。
应用
用于涂层边缘、焊缝、线材轮廓的在线测量及生产线上的厚度监控。
主要特性
- 传感器类型：激光轮廓传感器（红光激光）
- 同时采集上、下表面轮廓
- 在线 2D 轮廓评估与组合 3D 点云生成
- 采用机电轴，可在测量位置/停放位置间灵活定位
- 自动校准以维持稳定精度
- 出厂组装并完成对准后交付
安装与校准
系统出厂组装并校准完成。可在测量位置与停放位置间移动，停放位置便于保护传感器并执行全自动重新校准。
软件与计算
测量与计算通过配置文件实现自动化。可选的 3DInspect 软件支持创建和管理配置文件、选择测量参数和目标几何、点云对齐与过滤、相关区域选择及组合分析流程的自动化。
技术规格
- 测量范围（厚度）：15 mm
- 测量范围（轮廓）：最大 26.8 mm
- 厚度分辨率：0.2 µm
- 轮廓分辨率：1,024 点
- 精度：± 1.2 µm
- 测量速率：500 Hz
- 传感器：激光轮廓传感器（红光激光）
- 定位方式：机电轴（灵活）
- 校准：自动校准
