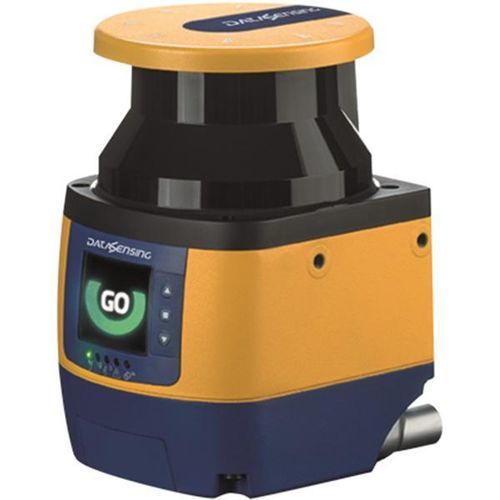

2D激光扫描头 SLS10

高精度高性能

概述

• 可安全监测约240 m2，275°覆盖范围内10 m
• 尺寸（宽,深,高）：102，112.5，152 mm
• 使用直观且通用的图形用户界面，编程方便
• 先进的除尘过滤
• 使用标准M12电缆进行I/O连接
• 最多3个同时安全区
• 2个警告区，范围可达40 m
• 最多70组区域集
• 可选检测能力：30/40/50/60/70/120 mm
• 部分动态静音（muting）
• 金属支架，允许全方位定向并快速更换
• 先进的测量数据协议
• 用于监控和诊断的彩色图形显示
• 带编码器输入的速度与位置测量

性能指标
角分辨率：0.1° .. 0.059°
安全范围（最小）：0.05 m
安全范围（最大）［检测能力］：= 10 m
警告范围（最大）：40 m
可检测目标反射率：1.8% … 1000%
同时安全区数量（最大）：3
同时警告区数量（最大）：2
区域组数量（最大）：20（使用M12-17针连接器）；70（使用M12-17针 + M12-8针连接器）
参考点组数量（最大）：70
最大响应时间：最小62 ms @5.5 m；84 ms @9 m；103 ms @10 m，可编程
容差区：100 mm
安全区前扫描平面上反光器的补偿：200 mm

安全参数
类型：3 (EN ISO 13849-1)
SIL：2 (IEC 61508)
类别：3 (EN ISO 13849-1)
PL：d (EN ISO 13849-1)
TM（使用寿命）：20 年 (EN ISO 13849-1)

输出
高速输入：4
可配置输入最大数量：12（编码器用4个高频输入）
可配置输入/输出最大数量：4
可配置输出最大数量：2

电气数据
电源：16.8 V <= Vdc <= 28.8 V
功耗：8 W @24 V，单机，无负载
防护等级：III (EN/IEC 61140)

机械数据
尺寸：102 x 113 x 152 mm
材料：金属 - 铝 / PMMA
外壳材料：喷涂铝 / PC
光学窗材料：PMMA

通信
网络接口：10/100 Mbit/s 以太网

人机界面 / UI
配置与监控界面：DL Sentinel 5.0（含 Optima Tune Technology）
LED 指示：OSSD / Warning / Interlock

环境数据
湿度：15 ... 95 %
外壳等级：IP 65 (EN 60529)
工作温度：-10 ... 50 °C
存储温度：-20 ... 70 °C
耐振动性：符合 IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) 第3M7类（固定使用） 第5M1类（地面车辆安装）
耐冲击性：符合 IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 第3M7类（固定使用） 第5M1类（地面车辆安装）

光学数据
激光波长：905 nm
单色/彩色：3 ns
激光等级/Laserklass：CLASS 1 (EN 60825-1:2014)

功能
通用报警：可用
清窗报警：可用
启用静音：可用
静音：可用
覆盖（Override）：可用
除尘过滤：可用
EDM（外部设备监控）：可用
部分静音：可用
预警（警告）：可用
高级数据传输协议：可用
复位（重启周期）：可用
手动/自动重启：可用
关闭（静音）：可用
编码器输入：可用
启动外部触发：可用
用于区域集切换的编码器管理（速度与位置）：可用

技术规格

• 产品名称：Enhanced Laser Sentinel SLS10
• 型号 / 商用名称：SLS-M10-E-1708-E
• 页面显示的产品代码：958000035
• 监测面积：约240 m2（275°覆盖内10 m）
• 可选检测能力：30/40/50/60/70/120 mm
• 安全区：最多3个同时
• 警告区：最多2个（最多40 m）
• 区域组：最多70（使用指定连接器）
• 角分辨率：0.1° .. 0.059°
• 响应时间（可编程）：根据距离从62 ms到103 ms
• 电源：16.8 - 28.8 Vdc；功耗 8 W @24 V（无负载）
• 防护 / 外壳：IP65
• 工作温度范围：-10 至 50 °C
• 材料：金属 - 铝 / PMMA；外壳喷涂铝 / PC；光学窗 PMMA
• 网络：10/100 Mbit/s 以太网
• 人机界面：DL Sentinel 5.0 GUI，带彩色图形显示
• 页面上列示的安全认证：UL、TUV、CE、UKCA
