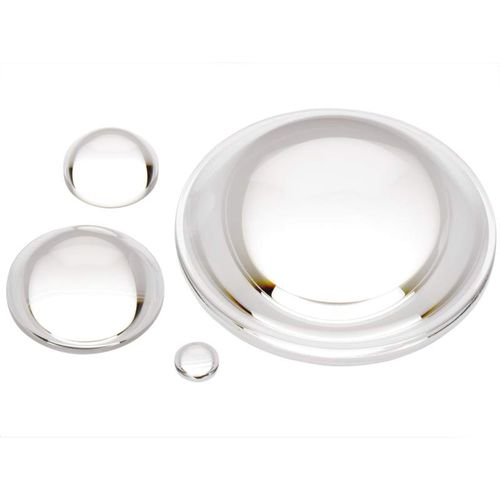

非球面透镜 KPA0 series
玻璃可见光近红外

非球面透镜
非球面透镜
非球面透镜
非球面透镜
非球面透镜
非球面透镜
添加到我的收藏夹
添加到产品对比表


产品规格型号

材料
玻璃
象差
非球面, 可见光, 近红外
应用
精准, 用于冷凝器
直径

最少: 6.8 mm
(0.27 in)

最多: 75 mm
(2.95 in)

产品介绍

我们的无镀膜非球面聚光镜是由Schott B270®超白玻璃或等效玻璃制成的。这些聚光镜在可见光到近红外区域能表现出出色的透射率。非球面聚光镜的表面是模制的,而平面或球面透镜是经过研磨和抛光的。该产品是光线采集、投影、照明、检测和聚光应用的理想选择。 •Schott B270®超白玻璃或等效的基板 •模制非球面聚光镜面 •研磨和抛光的球形和平面镜面 •非球面镜面可降低球差 Schott B270®超白玻璃基片 我们的非球面透镜由Schott B270®超白玻璃制成,作为聚光透镜具有众多优势。例如,它在很宽的波长范围内都是高度透明的,并且对强烈的紫外线辐照具有高度的抵抗力,使其非常适合与高强度弧光灯等光源一起使用。 非球面透镜的优点 在需要大接收角的应用中,例如用于照明的聚光,由于球差的存在或球面屈光力的影响随着孔径而增加,使得球面透镜不适用。非球面透镜可保持恒定的焦距或非常高的 NA,因此无需多个元件来校正球差。这样通过减少重量和组件数量简化了系统设计。同时,由于具有更少的表面数量还可实现更少的透射损耗和重影。非球面透镜的主要缺点是离轴性能差。这对于光耦合进/出光纤或准直光源并不是问题,但是非球面透镜在宽视场范围中不可用。 卓越的聚光能力 与标准球面透镜相比,我们的非球面聚光透镜提供更高的数值孔径(NA),更大的通光孔径和更低的f数(f/#)比值。 它们非常适合照明应用,例如集光和聚光,投影和检测。 示例包括将光耦合进/出光纤、有效地收集来自光源的输出或将光束聚焦到小型高速探测器上。
