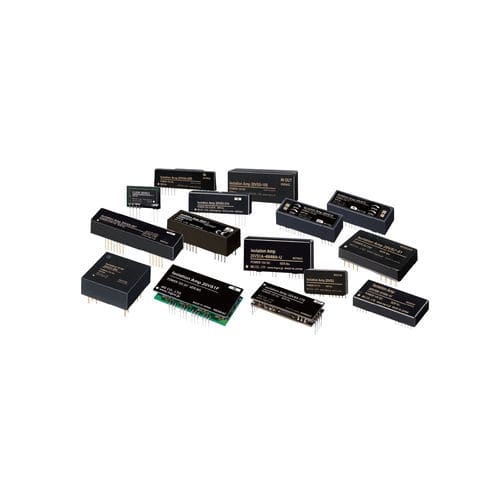

信号放大器 20 series

功率采集隔离

●响应时间为80μs的超快速响应型 ●装在印刷电路板的集成电路型隔离器 ●输入－输出・电源间隔离 ●内置避雷元件 ●输入输出间的隔离强度为2000V AC ●电源为15V DC 典型应用 ●装在微处理控制板的输入电路，起到与现场侧进行隔离， 减少外来噪音的作用 ●为小批量生产的机械厂商提供隔离电路部分 输出规格 ■电压输出 输出信号: -10～+10V DC 允许负载电阻: 2kΩ以上 输出阻抗: 1Ω以下 输入部调整电压 输出电压: ±15V DC±5％ 负载电流: 5mA以下 设置规格 供电电源 ・直流电源: 允许电压范围 额定电压±2% 约30mA (无负载时) 纹波系数为2%p-p以下 使用温度范围: 0～60℃ 使用湿度范围: 30～90%RH (无冷凝) 安装: 焊接到印刷电路板上 重量: 约20g 性能 (相对于量程的百分比) 线性度: ±0.05% 温度系数 零点漂移: 40ppm/℃ 量程漂移: 50ppm/℃ 频率特性: 约5kHz -3dB 响应时间: 80μs以下（0→90%） 转换增益: ×1±1% 电源电压变动的影响: ±0.05%/允许电压范围 绝缘电阻: 100MΩ以上/500V DC 隔离强度: 输入・输入部调整电压－输出・电源间 2000V AC 1分钟
