配件套装 Zubehör

概述

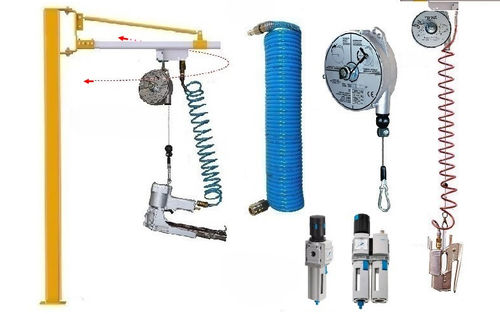

气动订书机配件，包括旋转臂系统、平衡器和压缩空气螺旋软管。用于在装配和包装工位为气动工具提供恒定空气供应并改善人体工程学操作。

适用范围
气动盲钉枪和订书钳建议悬挂在包装或装配工位上方。旋转臂系统可在半圆形工作范围内为工具供气并保持工具在手边，从而提升操作人员的工作 ergonomics（人体工程学）。墙装采用两角度固定；台装在工作点处采用一角度固定。

可供配件

• 压缩空气螺旋软管（DS 75）
• 平衡器 / 重量补偿器（B 2/4, B 6/8）
• 壁挂式旋转臂系统（SCHWENK 20 W, SCHWENK 30 W）
• 台装/立柱装旋转臂系统（SCHWENK 10 T, SCHWENK 20 T）
• 维护单元：过滤-调压-润滑器（W/EINHEIT）

技术描述

• DS 75：螺旋软管，最大伸长长度 7.5 m。
• B 2/4：平衡器（重量补偿器），钢索长度 2.0 m，可调节适用于工具重量 2–4 kg；兼容 Plier 130/1916 P、130/1916 PU + PUX；Blind Stapler TOP SP P；MEROLOCK 3；MEPA 18 + 22 P；MERO 18 + 22 P。
• B 6/8：平衡器，钢索长度 2.5 m，可调节适用于工具重量 6–8 kg；适用于 JUMBO M 28、32、38。
• 壁挂旋转臂：SCHWENK 20 W（2.0 m）、SCHWENK 30 W（3.0 m）。
• 台/立柱旋转臂：SCHWENK 10 T（悬臂 1.0 m，高度 1800 mm）、SCHWENK 20 T（悬臂 2.0 m，高度 1800 mm）。
• W/EINHEIT：维护单元（过滤-调压-润滑）。
• 如需其他配置或定制版本，请咨询。

注意（表格式 / 技术数据）
版本：气动
6 bar 下每次订书的空气消耗：请参阅订书机说明
重量：- kg

特性 / 技术规格

• 产品类型：气动订书机配件（旋转臂、平衡器、螺旋软管）
• 版本：气动
• DS 75：螺旋软管，最大伸长 7.5 m
• B 2/4：平衡器 2.0 m，适用 2–4 kg
• B 6/8：平衡器 2.5 m，适用 6–8 kg
• SCHWENK 10 T：台/立柱用旋转臂，悬臂 1.0 m，高度 1800 mm
• SCHWENK 20 T：台/立柱用旋转臂，悬臂 2.0 m，高度 1800 mm
• SCHWENK 20 W：壁挂旋转臂，悬臂 2.0 m
• SCHWENK 30 W：壁挂旋转臂，悬臂 3.0 m
• 兼容设备：Plier 130/1916 P、130/1916 PU + PUX；Blind Stapler TOP SP P；MEROLOCK 3；MEPA 18 + 22 P；MERO 18 + 22 P；JUMBO M 28/32/38
• 配件：维护单元（过滤-调压-润滑）
• 空气供应：通过旋转臂系统实现恒定空气供应的选项
