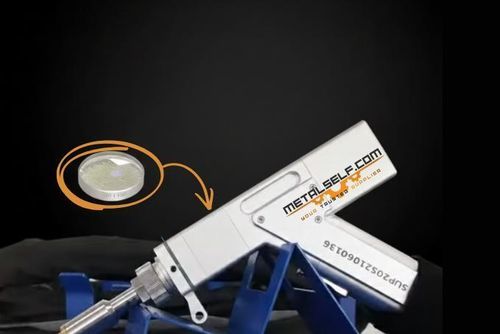

双透镜

熔融二氧化硅NIR近红外

描述
通过高规格聚焦透镜提升便携式激光焊接设备的性能，透镜设计用于承受高能量密度并提供超精确的焦点，适用于深度、清洁且结构一致的焊缝。

主要技术特性

• 高透过率： >99.76% — 极高透明度以最小化能量损失并减少光学件过热。
• 双面抗反射涂层： 对两面进行处理以减少反射损失并保护透镜免受回热影响。
• 波长优化： 为1064 nm设计（兼容900–1100 nm），适用于光纤激光器。
• 焦点精度： 将光束聚焦到极小点，确保熔融区具有高热密度。

为何选择此透镜？

• 焊接质量稳定： 精确的焦距范围可在不同板厚下保持熔池稳定，性能无明显下降。
• 使用寿命延长： 对热冲击具有高耐受性且损伤阈值高，减少更换频率与停机时间。
• 兼容性广： 适配常用焊接头型号，如 SUP 20S/T、21T、23S/T 和 SW150。

使用说明

• 应用： 手持/便携式激光焊枪。
• 功能： 将准直激光束收敛至加工点。
• 材料： 熔融石英基底，最大限度减少热畸变。

焦点规格（表）
镜片型号 | 激光斑点 | 焦深 | 操作员容差 | 主要应用
F150 | 极小 | 低 | 需高精度 | 薄板，高速加工
F200 | 中等 | 中等 | 良好 | 标准，厚度至5 mm
F400 | 大 | 高 | 非常好 | 间隙大，不规则工件
F600/800 | 极大 | 极高 | 最大 | 激光清洗，大面积

焊枪组件（表）
名称 | 功能
铜喷嘴 | 将激光束和保护气体引导至焊点。
带刻度管 / 调节套 | 可实现毫米级焦点位置调节。
保护镜片 | 保护内部透镜免受飞溅和灰尘影响。
聚焦透镜 | 将激光束汇聚为极小的高能点。
反射镜/振镜 | 引导光束；在“sway”型号中用于产生摆动运动。
摆动电机 | 控制光束摆动以实现更宽的焊缝。
准直透镜 | 将光纤输出的发散光线变为平行光线。
触发/启动按钮 | 控制激光发射（通常带接触式安全）。
送丝支架 | 用于自动送丝的机械支撑。
水路 / 气体管路 | 冷却焊枪（水）并保护熔池（气体）。
保护套 | 光纤连接处的插入点及保护件。

特性 / 技术参数

• 类型：便携式激光焊枪用聚焦透镜
• 材料：熔融石英（Fused Silica）
• 优化谱段：1064 nm（兼容900–1100 nm）
• 透过率：>99.76%
• 涂层：双面AR
• 可选焦距型号：F150、F200、F400、F600、F800
• 兼容性：SUP 20S/T、SUP 21T、SUP 23S/T、SW150
• 包装：5件/包
• 技术建议：保持保护窗清洁，无灰尘或飞溅以延长使用寿命（清洁透镜可将寿命提高约40%）。
