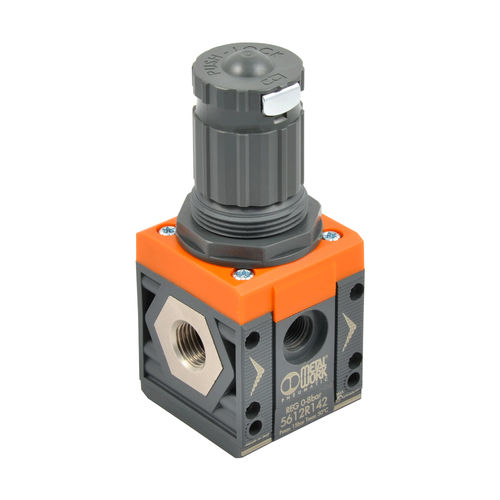

Syntesie压力调节器是基于滚动的二叶草原理,与使用平面二叶草的系统相比,它具有许多优点。
- 增加冲程,允许更宽的阀门孔径,因此有更大的流量。
- 减少了动态和拾取摩擦,因此反应更快,灵敏度更高。
- 在保持压力设置方面有更大的灵活性,既能保持可变的流速,又能保持不同的供应压力。
该调压器有一个补偿系统,即使上游压力发生变化,也能保持压力设定值几乎不变。
这主要是通过阀门的设计实现的,它是气动平衡的。
如果下游压力上升到阈值以上,空气就会被排出(溢流阀),直到它降到最大值以下。
当上游压力下降到零时,一个特殊的装置会迅速释放下游压力。这意味着调节器可以被放置在阀门和气缸之间,因为空气可以向两个方向流动,向有调节压力的气缸流动,或者在泄压时向阀门返回。
旋钮是推杆式的--一旦设定了压力,按下它就可以锁定位置。在这个位置,你可以拉出板子,在尺寸1上挂两把锁,在尺寸2上挂三把锁,以避免可能的篡改。在前部和底部有一个端口(1号为1/8*,2号为1/4'),可用于压力表、压力开关或作为额外的调节空气入口。
---
