气动钻孔设备 GD40

机电电动攻丝

概述
GD40 钻孔单元专为 AISC 合规的结构钢制造而设计，适用于安装在 Element 500 龙门上。其窄型外形和多工艺能力可在一次装夹中完成钻孔、攻丝、倒角、镗孔、切割（等离子或氧气燃料）和标记，减少板材搬运并降低占地面积需求。

功能与优势

• 通过在一次装夹中合并多种加工工序，减少或消除二次加工。
• Suhner 钻头主轴，CAT 40 锥度；在软钢中的最大钻孔直径 1-9/16"（40 mm），视型号而定。
• 具备攻丝、镗孔和倒角能力，实现孔的完整加工。

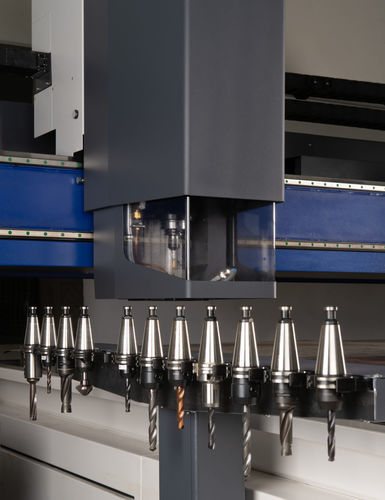

• 气动拉杆实现快速、全自动换刀；可选固定式换刀/储刀单元（12 刀位），储存容量可扩展且安装方式灵活。
• 伺服控制的工件压紧夹具可检测工件表面并施加向下夹紧力以稳定材料。
• 集成气吹用于清除加工区域的切屑。
• 专用 Y 轴电机为钻架提供绝对定位，并在空闲时自动停靠于切割区域之外。
• Y 轴滑架夹紧系统在钻孔时牢固锁定钻架。
• 自动刀具测量节省设置时间并通过消除手动测量误差提高深度精度。
• MQL 润滑系统通过钻削刀具和/或外部喷嘴提供润滑。

过程控制
运行 Windows 11 的 64 位 Global Connect 控制器提供 18.5" 触摸屏操作和对钻削工具的直观设置。OmniWin CAD/CAM 集成功能简化编程与计划并降低操作培训需求。

配载于
Element 500

技术规格

• 型号：GD40 钻孔单元
• 主轴：Suhner 钻头主轴，CAT 40 锥度
• 最大钻孔直径：1-9/16"（40 mm）软钢（视型号而定）
• 工艺：钻孔、攻丝、镗孔、倒角、切割（等离子或氧气燃料）、标记
• 换刀：气动拉杆；可选固定式换刀/储刀单元（12 刀位）；储存可扩展
• 夹紧：伺服控制工件压紧夹具；Y 轴滑架夹紧系统
• 定位：专用 Y 轴电机，具备绝对定位和自动停靠
• 切屑清除：集成气吹
• 刀具测量：自动刀具测量
• 润滑：MQL 润滑系统
• 控制：64 位 Global Connect 控制器，Windows 11；18.5" 触摸屏；OmniWin CAD/CAM 集成
• 集成：为安装在 Element 500 龙门而设计
