• UL 4248-19
• CSA 22.2 No. 4248.19
• IEC 60269-2

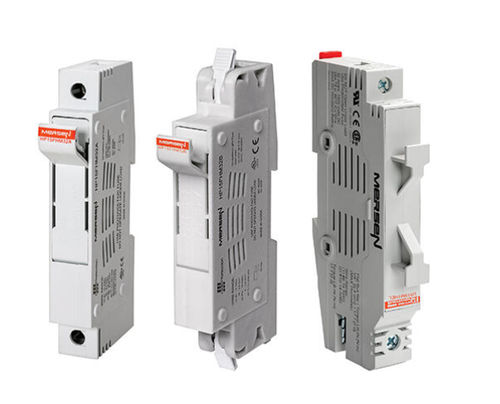

Mersen 的 1500 VDC HelioProtection 熔断器座适用于10/14x85mm gPV熔断器,针对公用事业级光伏应用引入了新的安全级别。 HP15FHM32 熔断器座是手指安全的(IP20防护等级),具有旋转式熔断器支座,类似于Mersen UltraSafe® 熔断器座。HP15FHM32系列输入输出端子接受标准光伏级接线和梳状汇流条,针对最终设施提供扩展的多功能性。 壳体采用高性能 UL 94 V-0 级聚合物材料,提供卓越的可燃性等级,具有出色的耐用性和介电耐受性。
• 接线输入/输出端子
• 夹子:- HP15FHM32A: 螺丝夹,#2 组合头
• - HP15FHM32B: 免工具弹簧夹(免螺丝、弹簧压力、电线端接技术)
• UL 94 V-0 等级
• 与光伏额定铜线配合使用
• 线材范围:-HP15FHM32A: 1X #4 - #14 AWG (25 - 2.5 mm2); 2X #8 - 18 AWG (10 - 0.75 mm2)
• -HP15FHM32B: 1X #6 - #14 AWG (18 - 2.6 mm2); 2X #10-14 AWG (8 - 2.5 mm2)
• 所需的端子扭矩(仅限 HP15FHM32A): 22 in-lb/2.5N-m
• 上锁/挂牌功能
• 客户贴标区域
• 数字万用表(DMM)探头接入
• 接受 10/14 x 85mm gPV 熔断器
• 推荐的 gPV 熔断器: HP15M
• 工作温度: -40 至 +125°C
• 熔断器的前端装载 - 便于安装和拆卸熔断器
