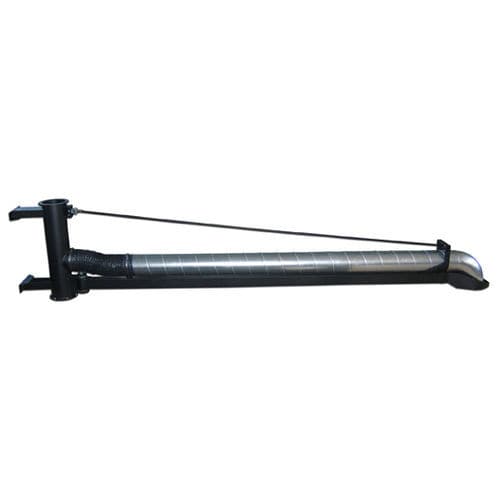

壁挂旋臂起重机 Extension boom 200

铰接式摇臂焊接

产品概述 Oskar 的摆动式伸缩臂旨在扩大自支撑臂或其他排气产品（如软管卷盘和柔性软管下垂管）的作业范围。 延伸臂有助于触及远离墙壁或安装点的区域。它们还可用于支撑喂料器、悬挂式软管或电缆等物品。延伸臂墙壁安装支架的顶部和底部出口均可直接连接风扇或风管。 延伸臂采用厚壁方钢管制造，并与重型铰链焊接而成。所有机型均标配进气支架，用于安装奥斯卡排烟臂。双枢轴式延伸臂由中央铰链分隔，使用户能够向后伸入延伸臂下方，或轻松绕过拐角进行作业。 吊臂风管内部无任何机械结构，从而实现了最低的压降和低噪音水平。所有调节机构均设计在吊臂外部。Oskar 伸缩吊臂是重载级产品，具有卓越的可靠性和使用寿命。 典型应用

• 焊接
• 打磨
• 抛光
• 包装
• 切割
• 汽车尾气
• 油雾和烟雾
• 标准耐温性高达 80°C
• 推荐风量范围 1400÷2100 m³/h

标准结构

• 支撑梁上采用镀锌螺旋管
• 重型钢制闭合型材支撑梁，配有金属支撑杆和适用于 160 系列抽风臂的进气接口
• 所有支撑和调节装置均位于外部
• 焊接钢制吊臂安装支架，带顶部或底部出风口
• 带摩擦盘的刚性轴承
• 黑色PVC柔性软管（耐温高达80°C）

可选配置/详细信息

• 单枢轴伸缩臂——伸展长度选项： 1 米（3 英尺）、2 米（6 英尺）、3 米（10 英尺）、4 米（14 英尺）、5 米（17 英尺）、6 米（20 英尺）
• 双枢轴伸缩臂 — 伸展长度选项： 1 米（3 英尺）、2 米（6 英尺）、3 米（10 英尺）、4 米（14 英尺）、5 米（17 英尺）、6 米（20 英尺）

特性/技术规格

• 型号系列：伸缩臂 200
• 结构材料：重型方钢管；焊接钢制安装支架
• 安装方式：壁挂式安装支架，带顶部和底部出风口，用于连接风扇或风管
• 进气口：用于安装 Oskar 排烟臂的进气支架； 适用于160系列排烟臂的进气接口
• 转轴类型：单转轴和双转轴（双转轴采用中心铰链）
• 伸展范围：根据型号不同，从1米到6米不等
• 耐温性（标准）： 最高80°C（软管及部件以标注为准）
• 推荐风量范围：1400–2100 m³/h
• 设计特点：吸尘臂风管内部无机械结构（压降低、噪音小）； 所有调节均在外部进行；采用带摩擦盘的刚性轴承进行定位
• 配件/用途：可支撑进料管、下悬软管或电缆；兼容自支撑臂、软管卷盘和柔性软管下垂管
