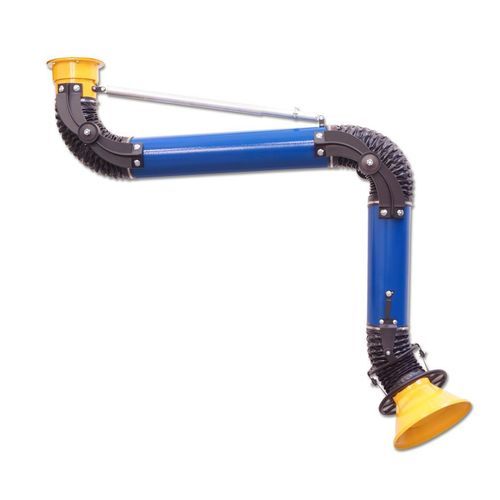

固定式吸气臂 Oskar 160

吊挂式挠性关节型

产品概述
Oskar 160 为自支撑型烟雾抽吸臂，设计用于工业环境中对焊接烟雾、打磨和抛光粉尘、油雾及类似空气污染物的源头捕集。该臂采用铝合金压铸部件、光滑管体和铝制外部接头，以降低压降和噪音并简化维护。所有调节均为外部操作；内置风量调节阀为唯一内部元件，调节时无需接触污染气流或管道内部。

典型应用

• 焊接
• 打磨
• 油雾捕集
• 切割
• 抛光
• 喷涂
• 包装
• 标准耐温可达 80°C
• 推荐风量范围 1000–1400 m3/h
• 适用于非爆炸性、非腐蚀性的空气污染物捕集

标准结构

• 所有调节均位于外部
• 带导流器的铝制罩
• 罩周围的把手
• 铝制罩接头
• 铝制铸造中间与转动接头
• 铝与钢制安装转接点
• 光滑管体
• 标准内置风量调节阀
• 黑色 PVC 软管（耐温可达 80°C）
• 标准粉末喷涂表面处理

可用型号 / 版本

• Oskar 1620 吊装抽吸臂 – 伸展 2 m / 6 ft
• Oskar 1630 吊装抽吸臂 – 伸展 3 m / 10 ft
• Oskar 1640 吊装抽吸臂 – 伸展 4 m / 14 ft
• Oskar 1620P 立式抽吸臂 – 伸展 2 m / 6 ft
• Oskar 1630P 立式抽吸臂 – 伸展 3 m / 10 ft
• Oskar 1640P 立式抽吸臂 – 伸展 4 m / 14 ft
• Oskar 160 目录卡和技术手册可用

技术规格

• 推荐风量：1000–1400 m3/h
• 软管标准耐温：可达 80°C (175°F)
• 结构材料：铝制罩与接头、铝铸中间与转动接头、铝与钢制安装转接点
• 设计：光滑管体与铝制外部接头，降低压降并降低噪音
• 调节：全部外部操作（无需接触污染气流或管道内部）
• 内置风量调节阀（标准）
• 罩：带导流器和把手的铝制罩
• 软管：黑色 PVC（标准）
• 表面处理：标准粉末喷涂
• 适用对象：非爆炸性且非腐蚀性的空气污染物捕集
• 可用伸展：2 m、3 m、4 m（吊装与立式）
• 对于极高温度应用，建议使用不锈钢抽吸臂
