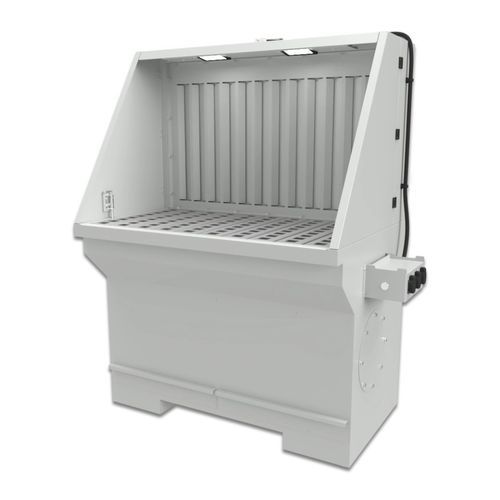

磨削通风台 GD1500

用于焊接通用应用用于除尘

概述
Grindair 磨削工作台是为持续点状磨削设计的紧凑型工业工作站，具有高效的粉尘和火花捕集能力。适用于专业车间和生产线，需连接排放到室外的本地通风系统或合适的过滤装置。

应用

• 金属与钢材磨削 – 去除加工过程中产生的粉尘和火花
• 钢件与结构件加工 – 适用于车间和生产任务
• 用于生产工厂 – 可集成于会产生粉尘的工艺线上
• 金属加工与焊接车间 – 局部抽吸确保操作人员安全
• 塑料部件磨削（需咨询） – 在采取适当防护措施下可行
• 教学用途 – 职业学校与培训中心用于安全加工实训
• 预处理工位 – 焊接或喷漆前的表面清理与准备
• 检修与维护 – 需要局部除尘的点磨作业
• 机械、金属加工和汽车厂 – 作为独立工作区的设备

结构

• 采用闭合方管的耐用焊接框架，确保稳定性与长寿命
• 可拆卸工作台面，便于快速适配与维护
• 背板排风，设有局部吸气点以高效捕集粉尘
• 粉尘收集抽屉（2 × 17 L），便于运行中拆卸与清空
• 可折叠侧防护板，限制粉尘与火花扩散（GM1500 型号标配）
• 焊接喷粉涂层钢结构（不含工作表面）
• GM1500LS 型号可选配集成电源插座和照明，提高工位可用性

型号（无罩）
model w/o cover – equipment – drawing nr
GD1500 – standard – 103645-00
GD1500S – power sockets – 103645-01

型号（带罩）
model w/ cover – equipment – drawing nr
GM1500 – standard – 103632-00
GM1500S – power sockets – 103632-01
GM1500L – light – 103632-10
GM1500LS – power sockets & light – 103632-11

产品资料 / 文档
Grindair GD1500 — 103645-00-GD1500-IKW-EN.pdf
Grindair GD1500S — 103645-01-GD1500S-IKW-EN.pdf
Grindair GM1500 — 103632-00-GM1500-IKW-EN.pdf
Grindair GM1500S — 103632-01-GM1500S-IKW-EN.pdf
Grindair GM1500L — 103632-10-GM1500L-IKW-EN.pdf
Grindair GM1500LS — 103632-11-GM1500LS-IKW-EN.pdf

特性 / 技术规格

• 为粉尘排放量大的环境下的连续运行而设计
• 需连接排放到室外的本地通风系统或过滤装置
• 闭合方管焊接耐用框架
• 可拆卸工作台面，便于适配与维护
• 背板排风并设有局部吸气点
• 粉尘收集抽屉：2 × 17 L，便于清空
• GM1500 型号标配可折叠侧防护板
• 焊接喷粉钢结构（不含工作面）
• GM1500LS 型号提供集成电源插座与照明
• 可选型号：GD1500、GD1500S、GM1500、GM1500S、GM1500L、GM1500LS（参见型号栏中的图纸编号）
