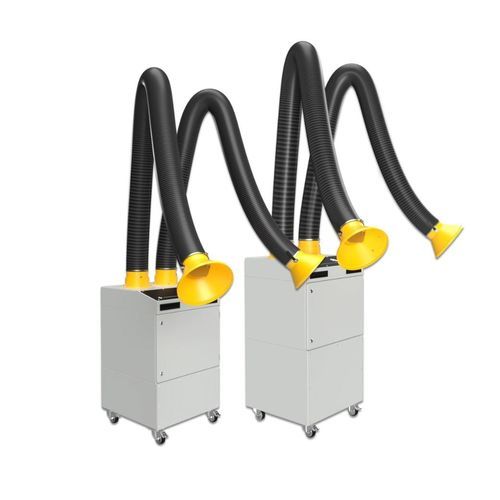

移动式排烟机 BXWM5

焊接芯式带多个吸气臂

产品概述
Boxair Welding Mobile 是一款移动式过滤装置，主要用于去除焊接作业中产生的粉尘和烟雾。通过配套 Econ 或 Oskar 160 系列抽风臂，可在污染源处实现局部捕集。BXWM5 的过滤组件由金属初效过滤器和可更换的紧凑型主滤芯组成。升级后的 Boxair BXWM 系列配备阳极氧化铝面板、用于过滤器污染监测的压差表及 IP66 按钮以提高设备可用性。

可选型号

• EC 电机选项：节能、精准转速控制、低噪音
• 感应电机选项：结构可靠、输出功率高且运行稳定

适用场景

• 不需连续排风系统运行的间歇性焊接作业
• 处理小到中等量的干性空气污染物（不适用于腐蚀性或化学侵蚀性物质）

结构

• 阳极氧化铝面板，带压差表、IP66 按钮及工业开关
• 金属预过滤器与高效可更换紧凑型主滤芯
• 两级过滤
• 滤芯易于更换，带污染指示器
• 焊接钢制机壳，喷粉涂层，门角圆弧处理
• 可配合 Econ 160 或 Oskar 160 自支撑抽风臂使用

推荐 ECON 160 系列立式臂

• 2 x E1620P – 101534
• 2 x E1630P – 101536

Boxair BXWM5 参数
Feature | Performance Classic Drive | Performance Smart Drive | Comfort Smart Drive
air flow unit | aluminum impeller with induction motor | aluminum impeller with EC motor | composite impeller with EC motor
air flow max | 1400 m³/h | 1400 m³/h | 1300 m³/h
power supply | 3~400V | 1~220-277V | 1~200-277V
power | 1,1 kW | 1,1 kW | 0,78 kW
noise level | 74 dB(A) | 74 dB(A) | 70 dB(A)
Drawing No | 105085-00 | 105085-00 | 105705-00

技术规格

• 产品类型：用于焊接烟雾、烟尘和干性粉尘的移动式盒式过滤单元
• 过滤：金属预过滤器 + 可更换的紧凑型主滤芯（两级过滤）
• 兼容抽风臂：Econ 160 系列或 Oskar 160 系列自支撑臂
• 控制与监测：阳极氧化铝面板，带压差表、IP66 按钮及工业开关
• 机壳：焊接钢制，喷粉涂层，门角圆弧设计
• 维护：便于更换滤芯；带滤芯污染指示
• 驱动选项：EC 电机或感应电机
• 最大风量：视驱动类型而定，最高可达 1400 m³/h
• 电源版本：3~400V | 50Hz（classic）；1~220-277V | 50Hz（smart）；1~200-277V | 50Hz（comfort）
• 功率消耗：1,1 kW（Performance Classic/Smart）或 0,78 kW（Comfort Smart）
• 噪声级别：74 dB(A)（Performance）或 70 dB(A)（Comfort）
• 相关图纸编号：105085-00、105705-00
• 推荐臂配置示例：2 x E1620P（101534）、2 x E1630P（101536）
