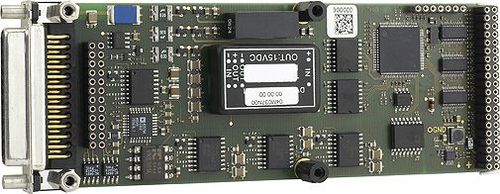

夹层卡 M37N 是一种高精度 M 模块,具有四个模拟电压输出通道,也可用于快速信号的电流输出。每个通道的电压输出范围为 -10 至 +10 V。电流输出可单独提供,可用作 0 至 20 mA 输出。M 模块具有 16 位分辨率,超高电压精度为 +/-0.1%,适用于 -40 至 +85°C 的整个温度范围。除此之外,还可以通过额外的校准来扩展这些数值。
M37N 支持 600 欧姆及以上的负载电阻。隔离电源电压可由两个低噪声 DC/DC 转换器在电路板上产生。输出负载被驱动接地。
M37N 设计用于多种应用,例如自动测试环境、过程控制系统或传感器测量。
M37N 基于 M-Module ANSI 夹层标准。它可以在任何类型的总线系统(如 CPCI、VME 或任何类型的独立 SBC)中用作 I/O 扩展。duagon 或其他制造商可提供 3U、6U 或其他格式的适当 M-Module 载卡。
特点
4 路电流或电压输出
16 位分辨率
8.最大 5 µs 采集/转换时间
精度 +/-0.1%
同步通道更新
与外部触发器同步
电气隔离
-40 °C 至 +85 °C
---
