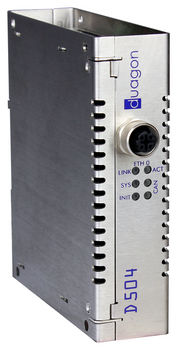

通信网关 D504

以太网CANCANopen

D504 是一种易于配置的以太网到 CAN 网关。它最多可提供两个 CAN 接口（CAN0 / CAN1）和两个 10/100 Mb/s 以太网接口（ETH0 / ETH1）。以太网连接器符合 IEC 61076-2-101 标准（D 型编码；母型）。 以太网接口符合 IEEE 802.3 标准，支持 10BASE-T 或 100BASE-TX、全双工模式、自动协商和自动 MDI-X。此外，内部逻辑还支持 "牵引车辆上的以太网 "标准 IEC 61375-3-4。 可选的第二个以太网接口 ETH1 可用作冗余线路或用于远程诊断和维护的独立通道。 CAN 接口支持各种协议，包括 CANpie、CANopen（从站和主站）和 J1939。可选择 120 Ω 或 150 Ω 终端。 duagon 的网关有两种类型：平台型，用于构建客户特定的应用；网关型，带有标准的可配置网关应用。平台型网关配有开发库，可快速高效地设计客户特定的应用。 网关集成在不锈钢外壳中，可安装在 DIN 导轨上或使用 M4 螺钉固定。该设备可直接由车辆电池供电，也可通过以太网供电（PoE）。 D504 专为恶劣的牵引环境而设计，总体上符合 EN 50155、EN 50121 和 IEC 61373 标准，尤其是以下标准： -40 °C 至 +70 °C 的环境温度范围 供电中断电压等级 S2 防潮涂层 增强的 EMI 和抗振性 特点 专有的高性能以太网通信栈；
