穹顶型光学镜片
石英蓝宝石

穹顶型光学镜片
穹顶型光学镜片
添加到我的收藏夹
添加到产品对比表


产品规格型号

技术参数
石英, 穹顶型, 锗, 蓝宝石

产品介绍

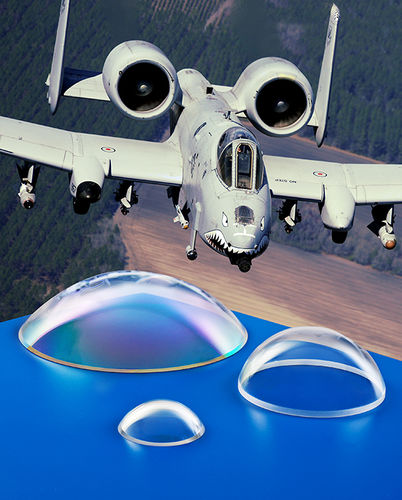

梅勒光学蓝宝石圆顶由蓝宝石、石英、玻璃、硅和锗制成,直径可达 100mm,内含角度可达 180 度,尺寸公差可达 +/-10 微米。 在高度可重复的 5 轴球面加工中心制造,壁厚变化小于 25 微米。 梅勒光学圆顶具有在 633nm 测量的条纹以下的表面精度,每个 MIL-PRF-13830 的表面精度可达到 20-10 刮刮,非常适合各种应用,包括高速导弹圆顶、视口和其他前表面光学要求。 光学蓝宝石圆顶根据材料、尺寸、零件、几何形状和数量进行定价。 可根据客户的要求和规格定制各种配置 直径可达 250mm、180 度的视角可 供选择其他材料有:光学玻璃、熔融石英、尖晶石、ALN 和硫化锌 规格: 材料:蓝宝石、石英、玻璃、硅、锗直 径:最大 +/-.025 毫米 含角度:180 度最大 壁厚:首选 20:1 纵横比直径与厚度。 在 +/-.05mm 的整体厚度公差范围内,壁厚变化小于 25 微米。 球形不规则:每英寸小于 2 条条纹,测量为 632 纳米。 表面处理:每个 MIL-PRF-13830 取决于表面不规则性。 定 心误差:0.012mm 最大 边坡:按客户规格

---
