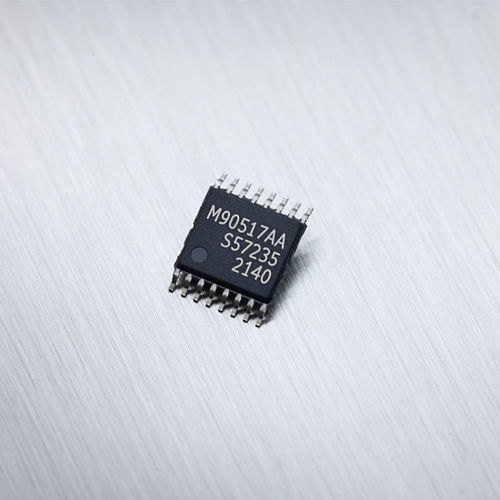

旋转位置传感器 MLX90517

非接触式磁性电感

MLX90517是一款高速电感式位置解码器芯片，可在安全性要求严苛的汽车应用中实现绝对旋转运动/位置感应。它提供模拟（正弦/余弦）输出，需要进行片外计算。 主要优势 高精确度：精度最高可达 ±0.36o 抗杂散磁场干扰 (ISO 11452-8) 符合 ISO26262 ASIL C SEooC（独立安全单元）标准 产品介绍 MLX90517是一款高速电感式位置解码器芯片，可在安全性要求严苛的汽车应用中实现绝对旋转运动/位置感应。其主要技术参数非常适合电器类应用。这一升级型号可提供原始正弦和余弦信号，在计算角度之前必须进行ECU补偿。 MLX90517旨在控制电感式传感器、处理捕获的模拟传感器芯片信号并提供差分正弦和余弦输出。电感式传感器的运行基于发射线圈、目标物和三个 接收线圈之间的电感耦合。 High-speed inductive resolver with analog output MLX90517的创新架构带来了多项优势： 可执行片上偏移预补偿 基于三相的线圈设计可简化线性度的优化 MLX90517是依据ISO 26262标准开发的ASIL C级SEooC（独立安全单元），支持高达ASIL-D级别的安全相关系统实施。 对于大规模生产编程，MLX90510与PTC-04（DB-HALL06，v3或更高版本）兼容 应用: 高速绝对旋转位置传感器 电机位置感应（BLDC、PMSM、PMSR） 牵引电机 电子制动助力器 电动助力转向系统(EPS)
