电镀钢格栅板

铝制不锈钢薄片型

产品信息

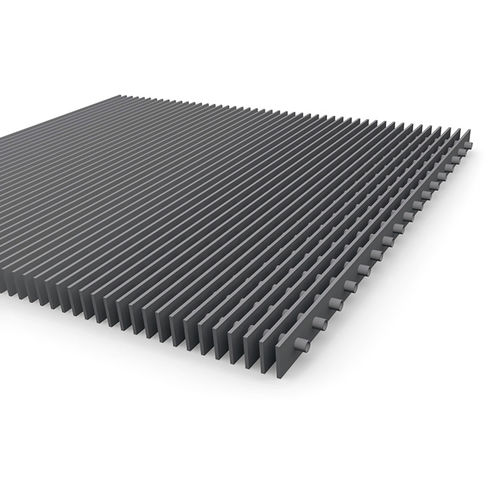

MEISER带片格栅以承载排中部插入的管代替传统的横杆，从而形成具有精致外观的结构，尤其适用于室内通风盖板和装饰性格栅。为保持视觉简洁，通常不配外框。由于结构特点，不太适合超大跨距；承重件和横件的标准生产长度通常为≤1,200 mm。

技术参数
常见网格间距
承载排 | 覆盖排
18,50 | 50 | 100 | 150 | 200 | 250 | 300

标准承载排型材
承载排 3 mm
25/3
30/3
35/3
40/3
45/3
50/3

配件 / 固定夹具

• 焊接带孔的固定板：按客户要求焊接带孔固定板；紧固件由客户提供。
• Hilti夹具：由鞍形上夹和下部件组成；耐振动性能高，可由一人操作安装，显著缩短安装时间。
• B型夹具：由鞍形上夹、夹具下部、M8x60 六角螺栓和 M8 方形螺母组成。
• B 10型夹具：由鞍形上夹、内六角螺钉、夹具下部和螺母组成。

特性 / 技术规格

• 产品类型：带片格栅（承载排中部插入的管代替横杆功能）。
• 典型应用：室内高品质通风盖板及需要精致外观的建筑格栅。
• 材料：铝、不锈钢、热浸镀锌钢。
• 设计说明：通常无外框以保留清晰的视觉效果。
• 适用限制：不太适合超大跨距；承载件与横件的典型最大长度≤1,200 mm。
• 定制选项：可按需提供特殊承载排型材和不同管径。
• 上述网格间距与型材示例可作为规格确认与报价参考。
