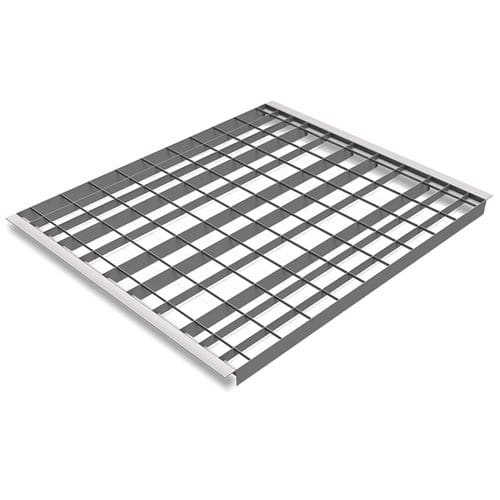

电镀钢格栅板

用于货架

产品信息
MEISER Modul 是为托盘货架设计的模块化货架格栅系统。通过根据预期承载点调整承载杆高度，在载荷较小位置减少材料而在承载较大位置增加支撑，从而实现轻量化且符合工况的格栅。

应用
模块针对欧标托盘（Euro pallet）和半托盘优化，可纵向或横向放置。适用于均布载荷和已定义的承载工况，适用于工业托盘货架并兼容喷淋（sprinkler）系统。

MEISER Modul 的优点

• 嵌入式 Z 型型材，可实现与横梁齐平或近齐平安装（覆盖安装高度最大 2 mm）
• 载荷类别选择简单（见表）
• 适配大多数货架的标准模块长度（例如 1800 mm = 2 件，2700 mm = 3 件，3600 mm = 4 件）
• 标准产品交货快（小批量随叫随发 48 小时内；大批量按需供货）
• 适用于喷淋系统（开口截面 > 90%）
• 受载弯曲小（挠度 < L/200）— 符合 DIN EN 15635
• 重量低，性价比高
• 便于确定单层最大承载

技术参数
MEISER 生产 3 种不同类型的格栅，每种提供 6 个载荷等级。Z 型材的水平翼长为所有格栅类型的 40 mm。

表（表头及各行）
payload (kg/grating) | clear level / bay depth (mm) | grating width (mm) | grating height (mm) | material thickness (mm) | mesh BB (mm) | mesh CB (mm)
1250 | 900 (895) | 890 | 60 | 1.7 | 66(99) | 66
1250 | 950 (945) | 890 | 60 | 1.7 | 66(99) | 66
1250 | 1000 (995) | 890 | 60 | 1.7 | 66(99) | 66
1000 | 900 (895) | 890 | 60 | 1.5 | 66(99) | 66
1000 | 950 (945) | 890 | 60 | 1.5 | 66(99) | 66
1000 | 1000 (995) | 890 | 60 | 1.5 | 66(99) | 66
800 | 900 (895) | 890 | 55 | 1.5 | 66(99) | 99
800 | 950 (945) | 890 | 55 | 1.5 | 66(99) | 99
800 | 1000 (995) | 890 | 55 | 1.5 | 66(99) | 99
500 | 900 (895) | 890 | 50 | 1.5 | 66(99) | 99
500 | 950 (945) | 890 | 50 | 1.5 | 66(99) | 99
500 | 1000 (995) | 890 | 50 | 1.5 | 66(99) | 99

应用示例
示例：3 块 MEISER Modul 格栅，尺寸 995 x 890 mm，热浸锌处理，每块最大承载 1,000 kg。可用于欧标托盘与半托盘的多种摆放方式（纵向、横向或混合）。

规格 / 技术特性

• 产品：MEISER Modul 设计的货架格栅，针对欧标托盘与半托盘优化
• 格栅类型：3 种类型，每种 6 个载荷等级
• Z 型材水平翼长：40 mm（所有类型）
• 覆盖安装高度（Z 型材）：最大 2 mm
• 适用于喷淋系统：开口截面 > 90%
• 允许挠度：< L/200（DIN EN 15635）
• 典型支持的货架长度：例如 1800 mm（2 件）、2700 mm（3 件）、3600 mm（4 件）
• 载荷类别及典型尺寸/材料厚度：见表
• 设计优点：重量低、成本效益高、便于计算最大货架承载
