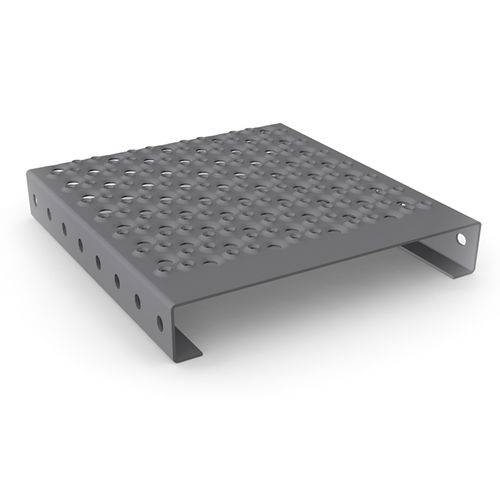

电镀钢格栅板 Formstep N

铝制不锈钢薄钢板

产品信息

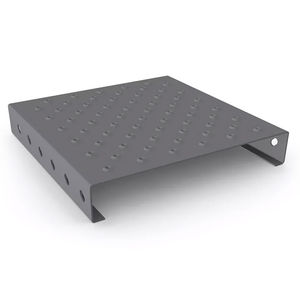

小孔向上冲压，大孔向下冲压，使板材具有良好的稳定性、自身排水性和适用于户外的防滑性能。适用于台阶、通道、平台、机器操作员站和脚手板等场合。

技术资料
材料 | 板厚（mm） | 防滑等级
素色 / 热浸镀锌钢 [DD11] | 2.0 / 2.5 / 3.0 | R12
Sendzimir 镀锌钢 [DX51] | 2.0 / 2.5 / 3.0 | R12
铝合金 [AIMg3] | 2.5 / 3.0 | R12
不锈钢 [1.4301] | 2.0 | R11
首选宽度 | 120 / 180 / 240 / 300 / 360 / 可变
首选高度 | 40 / 50 / 75 / 100 / 其他高度可按要求提供
长度 | 最长 6,000 mm
长度分隔 | 40 mm
特殊尺寸或材质可按要求定制。所有尺寸以 mm 为单位。

配件 / 固定夹

• BPR 法兰：带有笼形螺母和 M8 埋头螺栓的夹紧连接。
• BPR 铸造金属垫圈（带沉孔）：用于 Formstep N 与 Formstep 06 的上部固定件，适用于所有 Stepclair 与 Airstep 型号。
• BPR 快速固定件：带 M8 埋头螺栓的夹紧连接。
• BPR 通用夹：用于自下而上组装的铸造夹，提供多种版本。
• BPR 支撑夹：预装有 M8 埋头螺栓的支撑夹紧连接。

参考案例

• 楼梯，Speyer
• Witzig and Frank

特性 / 技术规格

• 冲孔形式：小孔向上、大孔向下的冲压结构，提供稳定性和自排水功能。
• 防滑性能适合户外使用。
• 推荐应用：台阶、通道、平台、机器操作站、脚手板。
• 可选材料：素色/热浸镀锌钢（DD11）；Sendzimir 镀锌钢（DX51）；铝合金（AIMg3）；不锈钢（1.4301）。
• 板厚：2.0 / 2.5 / 3.0 mm（视材料而定；不锈钢为 2.0 mm）。
• 防滑等级：多数材料为 R12，不锈钢为 R11。
• 首选宽度：120 / 180 / 240 / 300 / 360 mm（或可变）。
• 首选高度：40 / 50 / 75 / 100 mm（其他高度可按要求提供）。
• 最大长度：6,000 mm；长度分隔：40 mm。
• 特殊尺寸和材质可按要求定制。所有尺寸以 mm 为单位。
