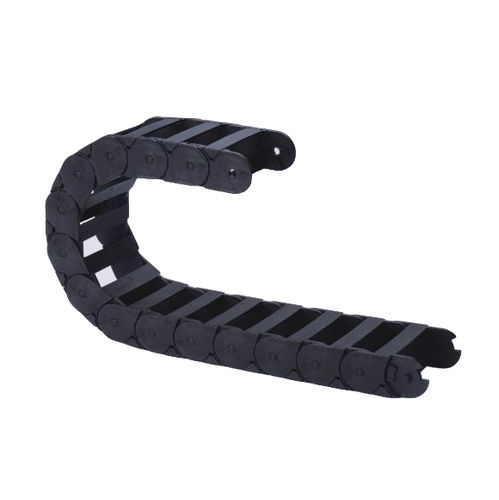

开口扣式拖链 NCF

开口部分封闭全封闭式

开放型拖链是一种专为线缆、气管与油管之动态导引与保护所设计的工程塑胶拖链系统，主要用于设备运作过程中，避免电线或管线因反覆弯折、相互摩擦而产生破损，并维持整体外观整洁与运作安全。 开放型拖链采用可开启式上盖结构，在安装或维护时可直接打开顶部横杆，快速进行管线配置与更换，特别适合 工具机、雷射加工设备、自动化产线与 3D 列印设备 等需要频繁维修或调整管线的应用。 什么情况适合使用开放型拖链？ 在实际设备设计与维护应用中，开放型拖链特别适合以下条件： 设备内部管线需经常调整、维修或更换 管线种类多（电线、气管、油管）且配置弹性需求高 希望降低维修时间，提高保养效率 设备行程为直线往复运动 对设备外观整洁度与安全性有要求 相较于封闭型拖链，开放型拖链在维修便利性与施工效率方面具备明显优势。 结构与材质设计说明 开放型拖链可依设备行程与负载需求进行客制化设计，其常见结构与材质包括： 拖链主体：工程塑钢射出成型 端部固定法兰：钢板重力冲压成型 结构特性： 可开启式上盖设计，方便管线配置 模组化链节结构，可依行程调整长度 内部分隔可依管线需求配置（选配） 工程塑钢材质具备良好的机械强度与耐久性，适合长时间往复运动使用。 开放型拖链的主要优点 可快速打开上盖进行管线安装与维修，保养效率高 耐腐蚀性佳，不易因环境影响而变形 结构强度高，可承受设备运作时的机械负载 拖链长度可依设备行程弹性调整 有效避免电线与管线相互摩擦，提升设备安全性 客制化设计与制造能力 开放型拖链可依客户设备需求进行客制化配置，包括： 拖链宽度、高度与弯曲半径 拖链总长度与行程配置 内部分隔数量与管线排列方式 搭配设备安装方式与固定法兰设计 在选型阶段，会依设备运动方式、管线数量与负载条件，协助客户选择最合适的拖链规格，以确保长期稳定运作。 应用范围 开放型拖链常见应用于： 各式 CNC 工具机 雷射加工设备 自动化产线设备 3D 列印设备 工业机械之电线与管线导引系统 透过适当的开放型拖链设计，可有效保护设备管线，避免磨损与断裂，并提升整体运作安全性与可靠度。 FAQ｜开放型拖链常见问题 Q1：开放型拖链与封闭型拖链有何差异？ A：开放型拖链采用可开启式上盖设计，方便安装与维修管线，而封闭型拖链则提供较完整的外部防护。 若设备需频繁调整管线，通常会优先选择开放型拖链。 Q2：什么设备适合使用开放型拖链？ A：凡是需要频繁维修或更换管线，且行程为直线往复运动的设备，都适合使用开放型拖链。 常见应用包括工具机、自动化设备与 3D 列印机。 Q3：开放型拖链的长度可以调整吗？ A：可以，开放型拖链采模组化设计，可依设备行程需求自由增减链节长度。 Q4：开放型拖链可以承受较重的管线负载吗？ A：可以，工程塑钢材质具备良好结构强度，可承受多条电线与管线的动态负载。 实际承载能力需依拖链规格与配置方式评估。 Q5：开放型拖链会影响设备运作稳定性吗？ A：在正确选型与安装下，开放型拖链可维持管线整齐排列，不会影响设备运作稳定性。
