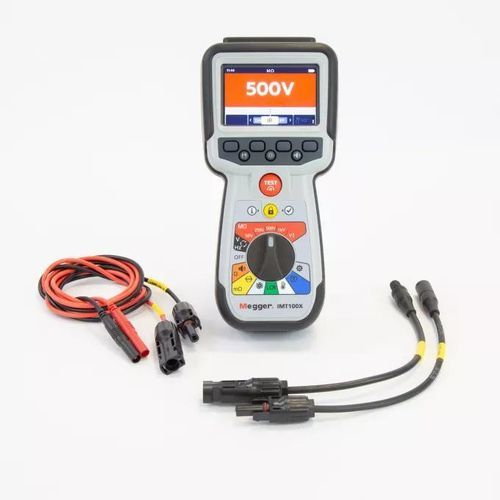

多功能测试仪 IMT100

绝缘连续性电动

概述
IMT100 系列（IMT100 与 IMT100X）为便携式工业多功能测试仪，集低阻（DLRO）、通断和绝缘电阻测量于一体。适用于工业现场及屋顶光伏作业，支持2/3/4端子测量方法，外壳防护等级为 IP54。IMT100X 型支持 Bluetooth Low Energy（BLE），可将测试结果安全实时传输至 CertSuite Asset。

主要特性

• 三合一测试：低阻（DLRO）、通断与绝缘电阻功能。
• 绝缘电阻测量可达 200 GΩ，分辨率 0.1 kΩ。
• 快速带电电路检测与测试抑制功能，防止在连接带电回路或跨相时损坏仪器。
• 彩色图形显示，便于直观操作和合格/不合格判断。
• 坚固设计，适用于屋顶和现场作业；含工业便携箱。
• 内部存储可保存多达 256 次测试，支持 USB 导出。

联网测试（IMT100X）
IMT100X 提供 BLE 连接，用于将测试数据安全无线传输并与 CertSuite Asset 集成，支持站点管理、报告和认证。联网功能包括：

• 测量过程中实时传输结果。
• 按站点、串列或资产组织结果，使用模板简化重复测试。
• 通过 CertSuite Asset 移动应用或 Web 账号查看结果。
• 安全的无线蓝牙通信；随附 CertSuite Asset Lite，可选升级到完整云/多用户功能。

电源与电池

• 随附六节 NiMH 可充电电池和电源充电套件（每次充电可执行超过 1200 次绝缘或通断测试）。
• 亦可在必要时使用六节 1.5 V 碱性电池（AA）、1.5 V 锂电池（LiFeS2）或 1.2 V NiMH 电池。

测试功能与量程

• 绝缘测试：可选试验电压 50 V、250 V、500 V、1 kV，以及用户可选可变电压。
• Guard 端子用于漏电流检测（分辨率 0.1 μA），以降低测量误差。
• 绝缘测试模式：IR、PI（1–10 分钟）、DAR（例如 30 s / 60 s）、定时测试 T(s) 1–10 分钟、3P 三相绝缘测试。
• 通断测试：试验电流 20 mA 或 200 mA；支持单向、双向及三相模式。
• DLRO（低阻）：mΩ 量程，试验电流 200 mA；支持手动/自动、单/双向及三相 DLRO。
• 温度测量与温度补偿；随附热电偶默认 T 型（可配置为 J 或 K 型）。

附件与随货导线
随机附带完整的可拆卸测试导线和可互换夹/探头：光伏连接器、远程探针、绝缘测试导线组、用于 DLRO 的开尔文夹/探头及温度探头。

安全、标准与应用

• 符合 IEC 61010 及 EMC IEC 61326；在使用所需附件时，满足 IEC 62446（光伏）覆盖要求。
• 符合 UN ECE R100 混合动力/电动汽车测试规范（支持 EV 零部件测试）。
• 适用于 CAT III 600 V 至 3000 m 海拔及系统电压最高 1000 V AC/DC。
• 适用于光伏装置、工业调试、维护与检验。

固件、更新与存储
固件可通过 USB 由用户升级；若存在更新包，设备开机时可执行自动更新。已保存的测试可通过 USB 导出；固件/GUI/测量版本将在更新包中记录。

诊断与故障排除
内置警告与帮助指引常见故障情况：测试中断线、导出失败、熔断器故障、电池低电/充电错误及检测到电压导致的测试锁定。检测到超过阈值电压时会禁止测试（多数模式默认硬锁定为 20 V；绝缘测试锁定可在 20 V、30 V、50 V 或 75 V 之间选择）。

文档与支持材料
产品提供数据表和用户指南。其他技术资料与支持可在产品文档与在线资源中获得。

技术规格

• 型号系列：IMT100 / IMT100X
• 绝缘电阻范围：最高 200 GΩ（分辨率 0.1 kΩ）
• 绝缘试验电压：50 V、250 V、500 V、1 kV；用户可选可变电压
• Guard 漏电检测分辨率：0.1 μA
• 通断试验电流：20 mA、200 mA
• DLRO 试验电流：200 mA（mΩ 量程）
• 绝缘模式：IR、PI、DAR、T(s)、3P
• 温度补偿：随附热电偶 T 型（可配置 J/K）
• 存储：最多 256 次测试，可通过 USB 导出
• 连接性：Bluetooth Low Energy（僅限 IMT100X）
• 电源：6 × NiMH 可充电电池；兼容 AA / LiFeS2
• 防护等级：IP54
• 标准：IEC 61010、EMC IEC 61326、IEC 62446（在配件使用时适用于 PV）、UN ECE R100
• 适用电压：最高 1000 V AC/DC；CAT III 600 V 至 3000 m
• 随附：可拆卸测试导线、开尔文夹/探头、PV 连接器、远程探头、温度探头、便携箱
