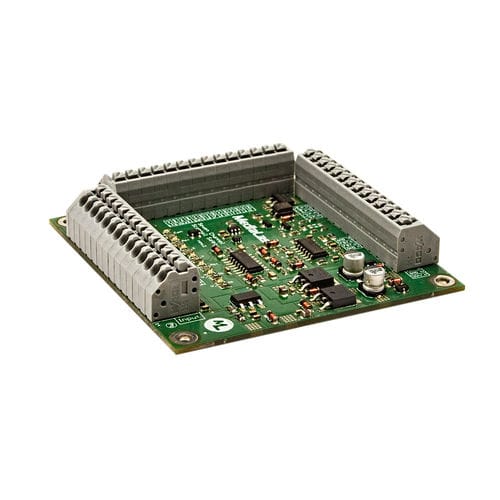

激光控制器 SafeGuard Pro

根据60825-1，扫描故障安全板 "SafeGuard Pro"。 如果XY振镜单元出现故障，SafeGuard Pro也会出现，以尽快恢复激光安全。这块板子实际上可以被集成到任何有反馈信号的振镜系统中。 由于振镜系统在发生故障时可以发射一束静止的激光，所有的激光器必须自动关闭或消隐，以避免增加激光设备的激光等级。这涉及到通常由振镜驱动器提供的反馈信号被接收和读出的问题。如果检测到静止的振镜轴，那么所有的调制线在大约20ms的等待时间内被关闭，激光发射也因此被设置为零。如果激光器上没有可用的调制线，那么可以通过快门输出设置机械光束开关，从而阻断激光束。因此，在这两种情况下都能满足EN 60825-1的要求。 调制输出被激活。这意味着，如果电源出现故障，激光器将自动关闭。 对于维修，有一个 "超控 "输入，可以暂停安全功能。此外，端子板上还有一个 "联锁 "输入，可用于远程控制，例如，集成一个紧急停止开关。如果输入保持开放，那么激光输出就会被关闭。如果输入端被桥接，那么调制信号将被批准。
