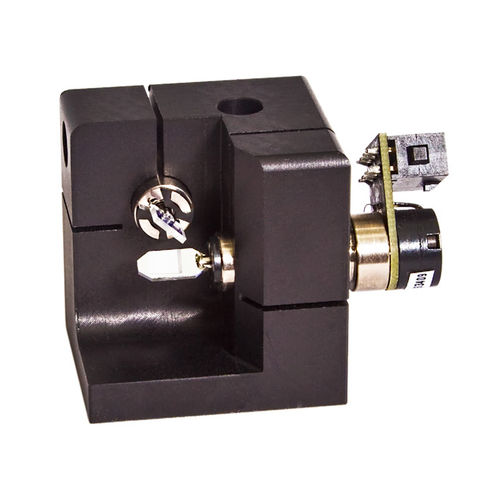

2D电表扫描仪 CT-Set V
激光

2D电表扫描仪
2D电表扫描仪
2D电表扫描仪
2D电表扫描仪
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数
2D
所用技术
激光
长度

63 mm
(2 in)

宽度

50 mm
(2 in)

产品介绍

CT-SET V二维振镜扫描装置 用于在X和Y方向上以最高精度和速度进行2D激光光束偏转的加尔沃马达套件。 由于其非常高的扫描速度,理想地适用于任何类型的精确和快速的激光束偏转。振镜已经安装了电介质平镜,驱动器的电子元件也已根据振镜进行了校准。驱动器为ScanFail系统提供了一个完整的浮动地球对称输入以及反馈拾取选项。最大光束尺寸必须不高于约4毫米。可选择更大的反射镜,其光束直径(孔径)约为5毫米。 在开发CT-SET时,特别重视出色的可重复性,并结合非常快的步进响应。 供应范围 包装包括 - 2x Galvos 6210HB - 1x 安装块 - 2x MicroAmp III PID驱动板,已预调整 - 2x Galvo电缆30厘米,双屏蔽 - 2个5x11mm的镜子,已安装 - 2个驱动器连接电缆,25厘米 最大光束直径 : 3.5mm (可选最大6mm) 镜子涂层 : 介质 波长范围 : 400-700nm 前表面平整度 : L1 电机定位线性度 :> 99% 重复性 : 15urad 分辨率。< 40urad 最大扫描角度:+/- 20度机械,+/- 40度光学 输入比例:可在驱动器上调整 电机的工作温度 : 0 - 40° C 驱动器的带宽 : 直流到1.8kHz (取决于扫描角度) 小角度步进响应 : <110uS,典型值100uS 输入信号范围 : 最高+/-10V,可调,0V=中间位置 电源供应 :+/-18V至+/-30V,每个电压1A 驱动器的工作温度:-10° - +50°。 驱动器尺寸(包括支架) : 63 x 50 x 35mm

---
