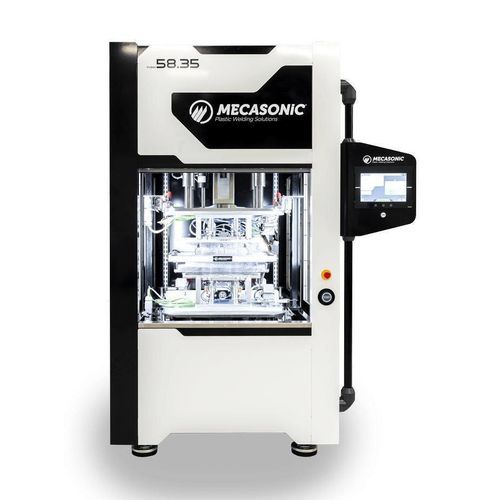

加热板式焊接机 FUSION 58.35E

PLC控制440V三相触摸屏

描述
FUSION 58.35E 电加热板焊接机外观简洁，能提供高品质且重复性好的焊缝。可用于装配大尺寸、平面或复杂形状的热塑性部件，并在无需添加材料的情况下形成密封且高强度的焊接接头。

主要特点

• IHM：重新设计的人机界面，改善了人体工程学并便于操作
• 调节系统（行程｜力｜时间｜温度）可在12英寸触摸屏上查看、更新和编程
• 工业4.0通信：OPC‑UA、Ethernet‑IP
• 高安全性：通过电磁兼容（EMC）认证，符合机械指令2006/42/EC，整机封闭式设计
• 洁净、无颗粒的焊接，操作人员设置已优化
• 节能设计，有助于减少碳排放

应用
FUSION 58.35E 适用于寻求简单且可靠装配方案的塑料制品制造商。

• 医疗
• 家用电器
• 包装
• 化妆品
• 其他工业应用

焊接部件示例（部分）
汽车零件；电池外壳；挡风玻璃清洗液、发动机冷却液和 AdBlue 储罐；蒸汽熨斗水箱及其他家电组件；珍珠养殖浮筒；其他大型热塑性部件。

技术参数 / 规格

• 3 个电动轴
• 最大推力：1000 daN
• 最大板速度：2000 mm/s
• 最新一代 PLC
• 无刷电机
• 12 英寸触控 IHM
• 加热元件尺寸：580 × 350 mm
• 工装占用面积：700 × 460 mm（最大）
• 上部工装支架桌通道：600 mm
• 下部工装内可容纳的最大零件高度：700 mm
• 上压行程：380 mm
• 板车行程：570 mm
• 4 个加热区
• 上下工装运动学编程
• 每个工装2个零件存在检测
• 在循环的不同阶段最多可编程7个动作（仅限屏幕关闭时）
• 运动传感器状态的可控可编程切换
• 电源：400V 三相 + 中性线
• 重量：约 1,800 kg
