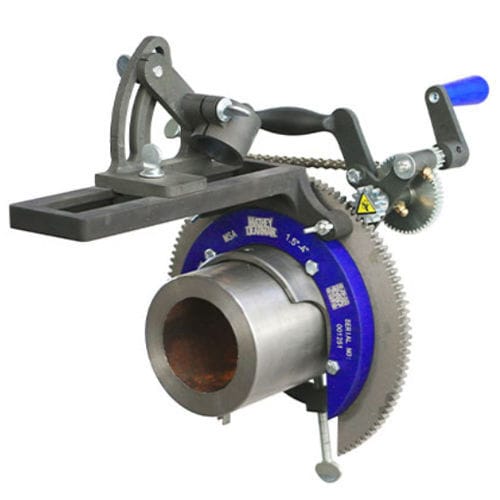

机动切断倒角机 SA series

概述
Mathey Dearman 鞍式切割机作为行业标准已有90余年，体积紧凑、易于操作，适用于管道切割和倒角。提供手动和电动（PLASMASPEED）版本，型号不同可覆盖 1.5–48"（38–1,219 mm）管径，能实现用于焊接准备的精确、可重复切割。

手动鞍式切割机包含

• 鞍式切割机
• 割炬臂
• 割炬载体组件（割炬直径 1.375" / 35 mm）
• Boomer 组件（将机器固定到管道）
• 间隔螺栓套件
• 零件及操作手册

电动鞍式切割机亮点（PLASMASPEED）
PLASMASPEED 电动机型配备直角精密步进电机及电机控制器，在使用高功率等离子割炬时可实现更快、更稳定的切割。支持 110/230 VAC，可提高等离子切割速度并产生平滑切口，减少或无需打磨。

电动鞍式切割机包含

• 110/230 VAC 电动鞍式切割机
• 割炬臂
• 割炬载体组件
• Boomer 组件
• 间隔螺栓套件
• 零件及操作手册
• 安装支架
• 直角精密步进电机
• 电机控制箱
• 等离子通信电缆（10 ft，与 Hypertherm CPC 接口兼容）

传统切割 vs 鞍式切割 — 时间对比
手工切割示例 — 8" schedule 40：总计 ≈ 30 分钟

• 包含测量、切割和打磨
• 定位与切割耗时长，切口不均需打磨
• 配合时间延长，焊缝间隙不一致

Mathey Dearman 鞍式切割示例 — 1SA 于 8" schedule 40：总计 ≈ 6 分钟

• 切割准确、可重复
• 几乎无需或无需打磨
• 配合更快，焊缝间隙一致

产品优势（补充说明）

• 电动机型提高生产率（在许多应用中可达约 5× 加速）并改善切割一致性
• PLASMASPEED 功能提高等离子切割吞吐量
• 配件（双割炬臂、专业割炬臂、非圆滚轮）可减少设置时间并适应非标管况

型号与零件示例
手动型号：MSA | 1SA | 2SA | 3SA（示例零件用于间隔螺栓与阶梯间隔）
电动型号 / PLASMASPEED：MSA | 1SA | 2SA | 3SA（提供 115/230 VAC 型号与改装套件参考）

常规规格（节选）

• 产品系列：Saddle Machine 电动 / 手动
• 品牌：Mathey Dearman
• 切割范围：1.5–48" / 38–1,219 mm（依型号而定）
• 电源（电动）：110/230 VAC；支持 PLASMASPEED
• 最大速度（电动）：最高可达 141 ipm / 3,581 mpm（依型号）
• 最小速度（电动）：最低可达 4 ipm / 102 mpm（依型号）
• 净重：从约 5.0 kg（最小）到约 130 kg（最大电动型号）
• 割炬载体直径：1.375" / 35 mm（凸轮可调）
• 等离子通信电缆：10 ft，Hypertherm CPC 兼容
• 配件：双割炬臂、专业割炬臂、非圆滚轮套件、阶梯间隔件、间隔螺栓套件、储存箱

配件与附加件（节选）

• Double Torch Arm — 可减少设置与切割时间；仅适用于美式割炬架尺寸
• Pro Model Torch Arm — 带非圆滚轮以适应超径/欠径/非圆管
• Out-of-Round Roller Attachment Kit — 可补偿最多 1/4" / 6 mm 的偏心
• Cam-Adjustable Torch Carrier — 精确调整切入深度；零件号 03.0100.052
• 间隔螺栓套件与自收纳阶梯间隔 — 精密加工并按型号标注零件号

下载 / 文档
制造商提供各型号（MSA、1SA、2SA、3SA、4SA、5SA、6SA、8SA）的操作手册、宣传册及改装套件文档。
