容器传送系统

瓶子包裹

简要说明

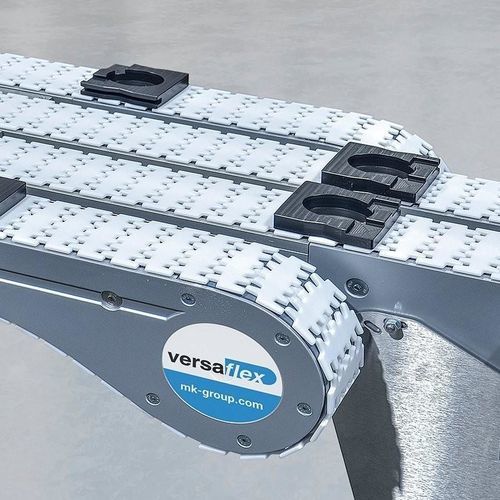

模块化且标准化的 Versaflex 铰链带输送系统，采用塑料链，适用于三维复杂路径。它可在占地小的情况下实现带有曲线、换层和长距离输送的经济布局。

系统概述

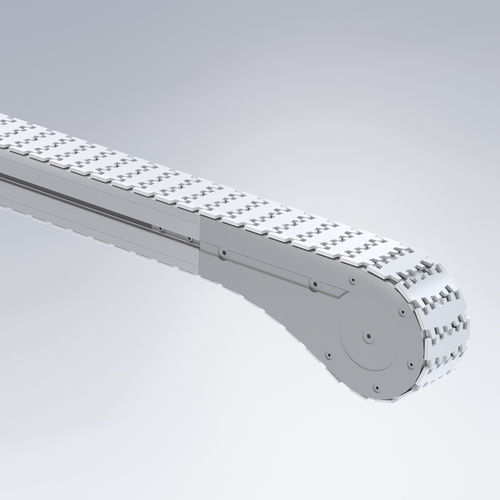

Versaflex 是一款单轨铰链带输送系统，采用耐磨塑料链在滑动导轨上运行。可由单个驱动器驱动，曲线半径从约150 mm起。典型适用范围为系统长度可达30 m，输送速度可达60 m/min。正传驱动防止打滑；系统亦适用于潮湿区域。

模块与功能

• 驱动与驱动单元
• 曲线（包括90°弯和滚动曲线）
• 多种形式的夹具/导向件（滚轮、柔性夹具、带磁性夹具等）
• 侧向导向、滑动导轨与支架
• 功能模块：停止器（积料）、缓冲元件、分离器、偏转器（分配至多条轨道）
• 选项：ESD 版本、涂层/衬里（如钢衬、植绒表面）以满足特殊运输任务

应用领域
Versaflex 适用于瓶、罐、小纸箱的输送、装配线（例如汽车）中的工件载具，以及生产中的设备联接。该系统实现温和、可重复的工件处理和精确的载具定位。

优点

• 经济地实现复杂的路径布局
• 快速适应变化的生产和环境条件
• 跨行业适用，与市场通用系统兼容
• 可整机交付或以组件形式提供
• 节能与节省空间的设计
• 多种系统宽度与链型可选

技术参数（摘要）
宽度（示例）：45、65、85、105、182、300 mm
长度（最大）：可达 30,000 mm
总载荷（典型）：可达 200 kg（视配置而定；更高载荷可按要求）
输送速度（最大）：可达 60 m/min（更高速度可按要求）
运行模式：连续运行、计时运行、积料运行

技术参数（表格摘录）
系统：A04 / A06 / A08 / A10 / A17 / A29
系统宽度 [mm]：45 / 65 / 85 / 105 / 182 / 300
系统高度含链 [mm]：72 / 73 / 85 / 86 / 95 / 95
总载荷上限 [kg]：150 / 150 / 200 / 200 / 200 / 200
输送长度上限 [m]：30 / 30 / 30 / 30 / 30 / 30
输送速度上限 [m/min]：60 / 60 / 60 / 60 / 60 / 60
链宽 [mm]：44 / 63 / 83 / 103 / 175 / 295
链距 [mm]：25.4 / 25.4 / 33.5 / 35.5 / 33.5 / 33.5
链拉力 [N]：500 / 500 / 1250 / 1250 / 1250 / 1250
产品宽度 [mm]（典型）：10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
水平时产品重量上限 [kg]：2 / 10 / 15 / 20 / 15 / 15
上升时产品重量上限 [kg]：1 / 2 / 10 / 15 / 10 / 10

说明
还可提供其他链型（如 A045）及大量夹具/滚轮选项；可根据客户需求进行定制化调整与特制设计。
