滚筒输送机 RBF 2000

动力滚筒曲线倾斜

概述
滚筒输送机 RBF 2000 是一款模块化输送系统，适用于内部物流和生产物流，可由标准模块灵活配置以满足复杂线路和应用需求。适用于输送容器、箱体和托盘，单件最大55 kg。可选模块包括直线段（电动滚筒、减速电机或重力式）、弯道、对准器、进出料模块、90° 转运和多向转运单元。机架采用阳极氧化铝型材并在型材内隐藏走线，便于紧凑、耐用且整洁的安装，可与 mk 模块化系统集成。

关键功能原理

• 分区驱动的24 V电动滚筒实现零压累积（ZPA）：输送路径被划分为多个区段，每个区段单独驱动，确保每区仅有一件产品；各区段通信，当下一区被占用时，前一区自动停止。
• 动力传递：电动滚筒通过多楔带（poly-V）或V肋带驱动附加滚筒。
• 减速电机驱动滚筒：减速电机通过滑轮等构件驱动滚筒，实现长距离经济输送。
• 重力滚筒输送：非驱动输送，用于重力送料或人工上料；制动滚筒可按需提供。

模块与功能

• 直线段：驱动（电动滚筒）、减速电机或重力式；单段长度可达6000 mm（通过连接实现总长度无限制）。
• 弯道模块（45°/90°）：锥形滚筒（塑料锥套在钢滚筒上）在转向时保持产品方向；根据长度、载荷和速度，弯道可由一个或多个电动滚筒驱动。
• 对准滚筒输送：驱动滚筒倾斜以将产品横向移向侧导轨，在进入加工单元前进行对准或用于缩小有效宽度。
• 45° 进出料模块：错列滚筒实现输送流的合并或分支（合并两条输送线或通过多向转运分支）。

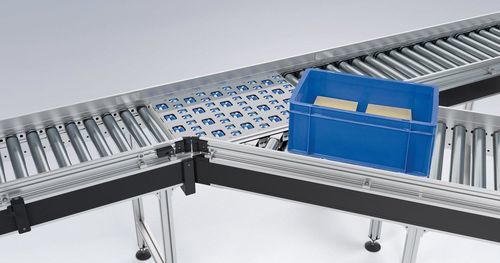

• 多向转运模块：按垂直方向排列的全向滚筒，可在保留方向的情况下以45°排出产品，或在90°时短暂停止并改变方向；可按需提供对齐、旋转或掉头等配置。
• 90° 转运模块：将产品垂直于流向转运并改变方向；安装在采用75 mm节距的电动滚筒输送线上（ZPA）；布局（L、T、十字）和输送带导向可根据输送宽度及产品底面尺寸调整。

设计与结构

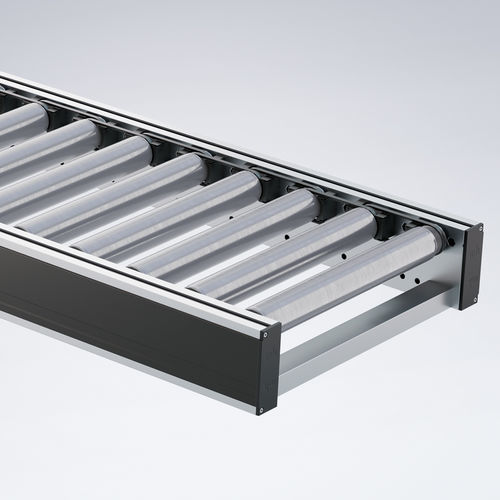

• 输送机框架：两条阳极氧化铝型材，贯穿开孔；上部为六角孔用于弹簧轴承的滚筒轴，下部为圆孔用于横梁和配件。
• 型材内隐藏布线，利于整洁的电气安装以及传感器和控制系统的集成。

配件

• 适用于直线、弯道和倾斜段的支架。
• 固定式或可调式侧导轨。
• 光幕/光电保护（固定或可调）用于检测和控制逻辑。
• 传感器电缆及附加配件的引线及走线导向；制动滚筒可按需提供。

优势

• 标准化模块支持复杂线路的实现。
• 结构耐用、维护需求低，适合连续可靠运行。
• 高性能、节能的驱动选项，并支持分散式控制。
• 隐藏布线与模块化细节简化了电气安装与维护工作。
• 可灵活扩展并适应变化的需求。

技术规格

• 宽度（标准）：320、400、420、500、620、700 mm（其他宽度可按需提供）。
• 单段长度：最长6000 mm；通过连接段实现总长度无限制。
• 总载荷：最高400 kg（每件最大55 kg；其他承载能力可按需提供）。
• 速度：最高100 m/min。
• 滚筒：直径 Ø 50 mm（RBF 2000 标准）。
• 可用模块：直线（驱动/重力）、弯道、对准器、进出料、90° 转运、多向转运。
• 驱动选项：分区驱动24 V电动滚筒（ZPA）、减速电机、基于 poly-V 或 V 肋带的滚筒传动。
• 弯道设计：采用锥形滚筒（钢滚筒上安装塑料锥）以在转向时保持产品方向。
