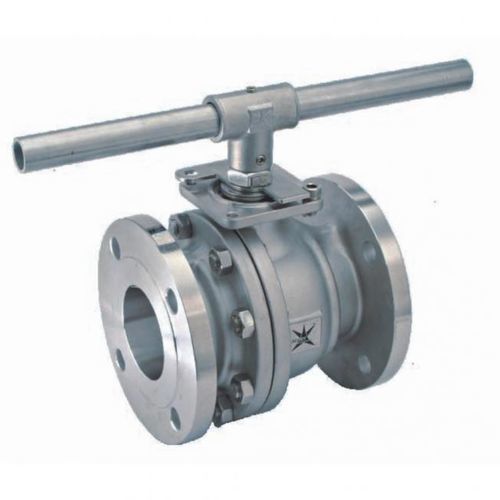

球形阀 V90

手动流量调节法兰

概述
分体式法兰全通径球阀，适用于过程工业。阀门采用 SealMax® 三重密封阀杆填料系统，支持活载（live-loaded）设计，实现低维护和延长循环寿命。通过 API 607 第7版耐火认证。ISO 5211 安装面全加工，便于执行器安装。与 Mars Series 90D 零件互换，降低备件库存。尺寸范围为 1/2\" 至 4\"，法兰等级为 ANSI Class 150、PN16、PN40。

规格

• 结构：分体式机体，法兰连接
• 通径：全通径
• 尺寸范围：1/2\"–4\"
• 法兰等级：ANSI Class 150、PN16、PN40
• 阀体材料：CF8M、WCB
• 球体材料：CF8M
• 阀座：RPTFE
• 阀杆材料：SUS 316
• 阀杆填料系统：SealMax® 三重密封（锥形阀杆、O 型圈、V 型/人字形填料）
• 安装：ISO 5211（全加工安装面）
• 抗静电装置：标准配置
• 耐火性：API 607 第7版认证
• 符合性：ISO 10497 第3版、TA-Luft、ISO 15848-1、RoHS

特点

• 符合 API 607 第7版的耐火认证
• SealMax® 三重密封提高密封可靠性
• 全加工 ISO 5211 安装面便于执行器安装
• 浮动球设计，压力辅助密封
• 阀杆槽的泄压孔用于平衡腔体压力
• 阀体密封件完全封装
• 与 Series 90D 零件互换，简化备件管理
• 阀杆防喷出设计（blow-out proof）
• 阀杆-球体及阀杆-阀体之间标配抗静电装置
• 提供 V-Port 控制型以实现精确流量调节

应用

• 过程自动化与控制系统
• 石油与天然气、石化与化工工艺
• 对逸散排放要求严格的服务（符合 TA-Luft）
• 从高真空到高压的密封应用
• 需抗静电保护的危险区域服务
• 基于 V-Port 配置的流量控制应用

技术参数

• 系列：Series 90
• 结构：分体式机体，法兰连接
• 通径：全通径
• 可用尺寸：1/2\" 至 4\"
• 法兰等级：ANSI Class 150、PN16、PN40
• 阀体材料：CF8M、WCB
• 球体材料：CF8M
• 阀座材料：RPTFE
• 阀杆材料：SUS 316
• 阀杆填料：SealMax® 三重密封（锥形阀杆、O 型圈、V 型/人字形填料）
• 安装面：ISO 5211（全加工）
• 抗静电装置：标准配置
• 耐火认证：API 607 第7版
• 其他合规：ISO 10497 第3版、TA-Luft、ISO 15848-1、RoHS
